СНП58-64Р-20-1-0-В ОТК

СНП58-64Р-20-1-0-В — это прямоугольный низкочастотный соединитель (разъём) серии СНП58, гнездовая часть на 64 контакта для печатного монтажа в всеклиматическом исполнении «В» с хвостовиками прямого монтажа и покрытием контактов золотом; изделия выпускаются по ТУ/ОТК и применяются в приборостроении и вычислительной технике.

Назначение и область применения

• Соединитель предназначен для соединения/разъединения электрических цепей в приборах, вычислительной технике и системах управления; применяется в электро-, радио- и контрольно-измерительных приборах.

• Конструкция рассчитана на работу при постоянном, переменном и импульсном токе (в зависимости от исполнения — до нескольких сотен вольт на контакт) и на стандартные токи до нескольких ампер на контакт в типовых вариантах серии СНП58.

Конструкция и расшифровка обозначения

• СНП58 — серия прямоугольных низкочастотных разъёмов для печатного монтажа; 64 — количество контактов; Р — розетка (гнездо); 20 — конструктив хвостовиков (прямой монтаж в отверстия платы); 1 — вид покрытия контактов (золото при «1» в принятых расшифровках); 0 — тип хвостовика (для печатного монтажа); В — всеклиматическое исполнение. Эти позиции и их значения приведены в расшифровке условного обозначения для СНП58 в промдокументации.

Материалы и покрытия

• Контакты обычно покрыты золотом или серебром; в коде с «1» часто указывают золочёное покрытие контактов, что улучшает надёжность и контакторные характеристики.

• На единицу изделия приводится также содержание драгоценных металлов (например, масса золота около 0,39684 г для близких вариаций СНП58-64Р-20-1) в справочниках по содержанию драгметаллов.

Электрические и механические характеристики

• Сопротивление контакта (типовое) не более порядка 0,015 Ом, рабочий ток и напряжение зависят от шага и исполнения (в рядах СНП58: рабочее напряжение до 250 В при шаге 2,5 мм и выше); рабочий ток на контакт в типовых таблицах указывается порядка 1–2 А (в зависимости от исполнения).

• Механическая надежность: ресурс наработки и число сочленений — стандартные для серии (например, порядок 10 000 часов наработки, порядка 500 циклов сочленений/расчленений) и длительный срок сохраняемости на складе (до 15 лет по ТУ).

Климатические и эксплуатационные условия

• Исполнение «В» означает всеклиматическое исполнение; разъёмы СНП58 устойчивы к воздействию морского тумана, грибков, инея, росы и солнечной радиации, рассчитаны на широкие температурные диапазоны (примерно от −60 до +100 °C по ТУ) и повышенную влажность.

Документация и качество

• Выпуск по соответствующим техническим условиям и приёмкам (в том числе ОТК/ТУ, упомянутые номера ТУ в описании серии) и категория качества указываются производителем/поставщиками; гарантийные параметры (срок хранения, гарантийная наработка) также приведены в документации.

Иллюстрация (пример)

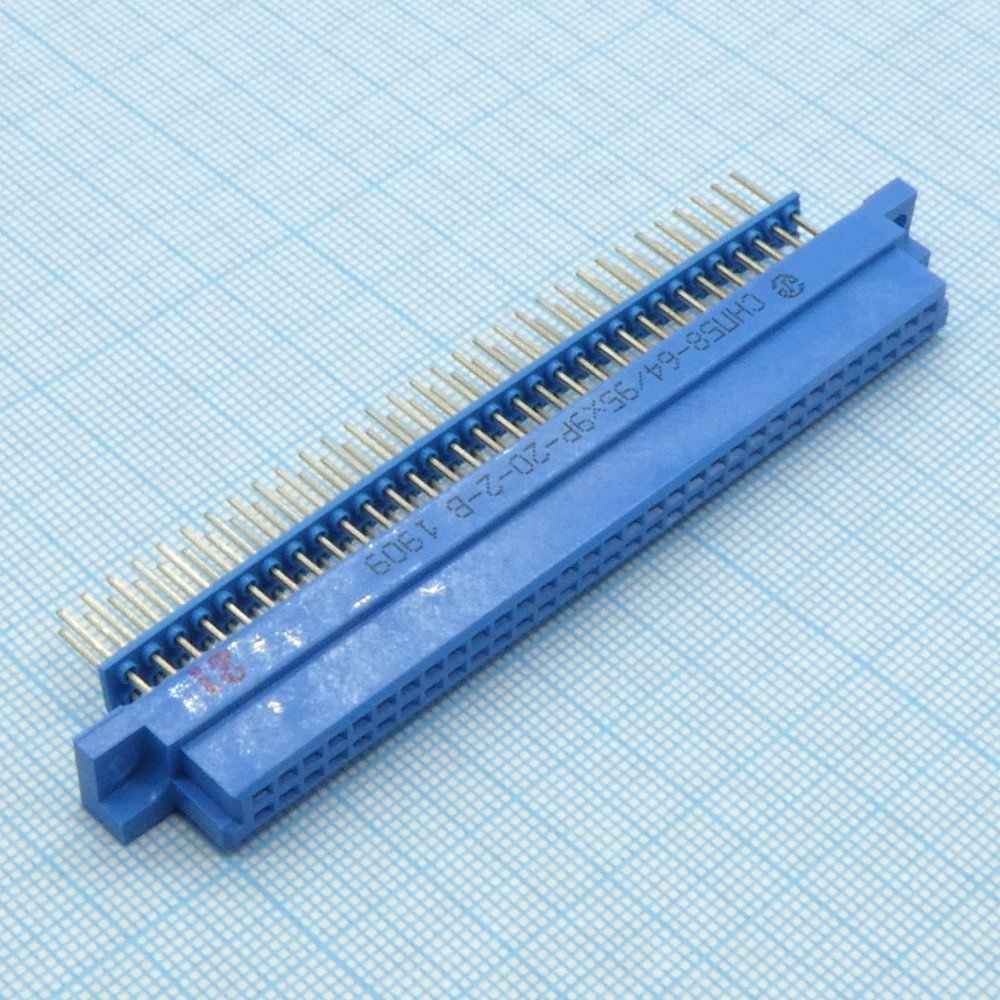

• Типичная розетка СНП58-64Р-20-1-0-В — блочный приборный корпус с 64 контактами в прямоугольной планировке и хвостовиками для пайки в отверстия печатной платы; контакты покрыты золотом для надёжности контакта в многоконтактных соединениях.
