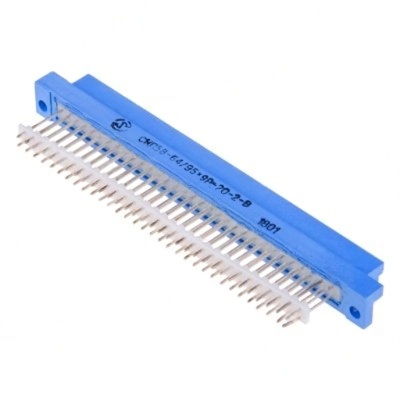

СНП58-64/95Х9Р-20-2-0-В

СНП58-64/95Х9Р-20-2-0-В — это тип розетки (гнездового модуля) в серии прямоугольных низкочастотных соединителей СНП58 для печатного монтажа; предназначен для врубного сочленения и применения в электронной и приборостроительной технике.

Назначение и применение

• Соединитель серии СНП58 служит для соединения и разъединения электрических цепей постоянного, переменного и импульсного токов в вычислительных комплексах, приборах и автоматизированных системах управления технологическими процессами.

• Модель с маркировкой 64 указывает на 64 контакта в данном исполнении, что делает её подходящей для сигнальных и низкоточных коммутаций в компактных блоках.

Конструкция и материал

• Форм-фактор — прямоугольный низкочастотный разъём для печатного монтажа с врубным (вставным) сочленением, состоит из вилки и розетки; рассматриваемая позиция — розетка (гнездо).

• Контакты имеют покрытие серебром или золотом; в данной маркировке цифра «2» в позиции покрытия обычно означает серебряное покрытие.

Электрические характеристики

• Количество контактов: 64 (варианты серии также включают 16, 32, 48, 96).

• Рабочее напряжение и ток зависят от контактности и исполнения, типично допускаются напряжения до 250 В (при шаге контактов 2,5 мм) и рабочий ток порядка 1–2 А на контакт в зависимости от точного исполнения.

• Сопротивление электрического контакта, как правило, невысокое (порядка сотых долей Ом).

Механические и климатические параметры

• Соединители рассчитаны на многократные циклы сочленения/расчленения (порядка сотен циклов) и имеют достаточно высокую ресурсную наработку (тысячи часов в нормальных режимах).

• Изделия изготавливаются во всеклиматическом исполнении «В» и устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации, что позволяет применение в разных климатических условиях при внутреннем монтаже.

Тепловые и вибрационные показатели

• Рабочий диапазон температур окружающей среды типично от −60°C до +100°C.

• Конструкция выдерживает вибрационные и ударные нагрузки в соответствии с техническими условиями: диапазон синусоидальной вибрации и значения ускорений указаны в ТУ производителя.

Маркировка расшифровка (важные элементы)

• СНП — серия соединителей (низкочастотный прямоугольный для печатного монтажа).

• 58 — порядковый номер разработки серии.

• 64 — количество контактов.

• 95х9 — условный размер/габаритный код.

• Р — указывает тип контактов (в контексте розетки — гнездовой); буквы после цифр уточняют исполнение.

• 20 — конструктивное исполнение (рядность, шаг и т.п.), 2 — покрытие контактов (серебро), последующие цифры/буквы уточняют дополнительные параметры и климатическое исполнение «В».

ТУ, гарантия и ресурс

• Для изделий серии указаны технические условия (например, Ке0.364.043 ТУ и НЩ0.364.061 ТУ) и гарантийные сроки хранения и наработки (в документации указывается гарантийный срок хранения и гарантийная наработка).

• Для конкретных значений ресурса и гарантийных часов (например, гарантийная наработка 10000 часов и срок хранения 15 лет) обратитесь к паспорту изделия или ТУ производителя.

Пример использования

• Типичный пример: монтаж в контроллерах, измерительных приборах или в блоках вычислительной техники, где требуется компактный многоконтактный разъём для печатной платы с надежным механическим и электрическим соединением.
