СНП58-64/95Х9Р-20-2-0-В

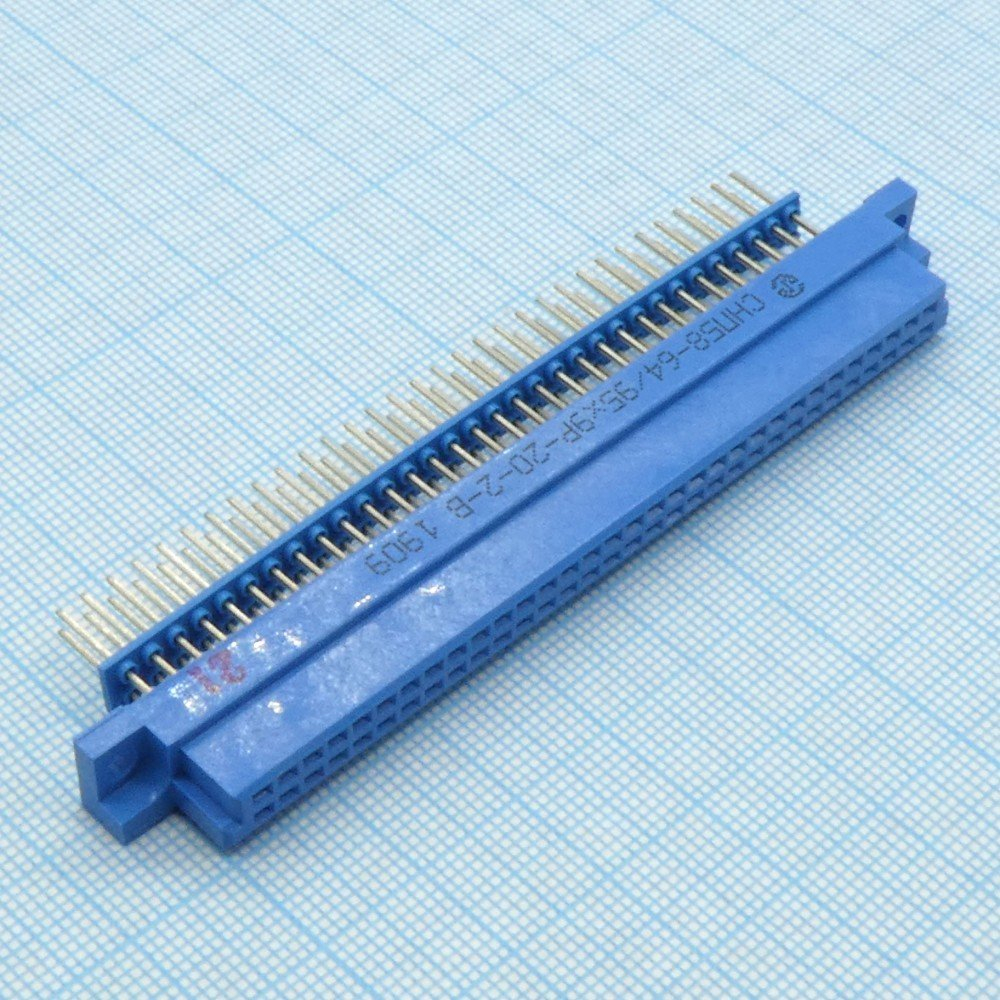

СНП58-64/95Х9Р-20-2-0-В — это прямоугольный низкочастотный электрический соединитель для печатного монтажа, предназначенный для врубного сочленения. Он применяется в цепях постоянного, переменного и импульсного тока, обычно в вычислительной технике, приборостроении и системах автоматизации.

Что означает обозначение

• СНП58 — серия соединителей.

• 64 — количество контактов.

• 95х9Р — условный размер корпуса.

• 20 — вариант исполнения по конструкции.

• 2 — покрытие контактов серебром.

• 0 — дополнительное конструктивное исполнение.

• В — всеклиматическое исполнение.

Основные характеристики

У этого соединителя обычно указывают до 64 контактов, сопротивление электрического контакта не более 0,015 Ом и рабочий ток до 1 А на контакт. Максимальное рабочее напряжение зависит от контактности и может достигать 250 В, а для некоторых исполнений серии — до 400 В или 1000 В.

Конструкция и применение

СНП58 состоит из двух частей: вилки и розетки, при этом контактное покрытие бывает серебряным или золотым. Соединитель рассчитан на внутренний монтаж и пайку, а также устойчив к морскому туману, плесени, инею, росе и солнечной радиации.

Надежность и климат

Изделие относится к всеклиматическому исполнению, что делает его пригодным для работы в широком диапазоне условий. Рабочая температура, указанная для серии, обычно составляет от -60 до +100 °C, а минимальная наработка — 10 000 часов.
