СНП58-64/95Х9Р-20-2-0-В

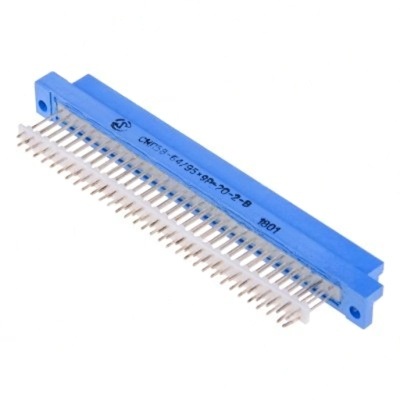

СНП58-64/95Х9Р-20-2-0-В — это прямоугольная низкочастотная розетка для печатного монтажа, относящаяся к соединителям серии СНП58. Она предназначена для соединения и разъединения электрических цепей в приборах, вычислительной технике и системах автоматизации.

Что означает обозначение

• СНП58 — серия низкочастотных прямоугольных соединителей для печатного монтажа.

• 64 — число контактов в данном исполнении.

• 95Х9Р — условный размер корпуса.

• 20 — вариант исполнения/типоразмер по обозначению производителя.

• 2 — обычно указывает на серебряное покрытие контактов.

• 0-В — всеклиматическое исполнение, рассчитанное на работу в более широком диапазоне условий.

Основные свойства

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока. По данным источников, он применяется при напряжении до 250 В для шага контактов 2,5 мм, а рабочий ток на контакт составляет до 1 А. Контактное сопротивление указано не более 0,015 Ом, а сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

Изделие относится к врубным соединителям и состоит из двух частей: вилки и розетки. Монтаж выполняется пайкой на печатную плату, а контакты могут иметь серебряное или золотое покрытие в зависимости от исполнения. Для серии СНП58 допускается сочленение с соответствующими вилками этой же серии и с некоторыми разъемами серии СНО63.

Условия работы

Для этого соединителя заявлена работа в широком диапазоне температур — от -60 до +100 °C. Также он устойчив к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации. Наработка и ресурс указываются на уровне 10000 часов и 500 циклов сочленения-расчленения.

Где обычно применяют

Такие розетки ставят в электронную аппаратуру, измерительные приборы, вычислительные комплексы и промышленную автоматику. Это типичный разъем для внутреннего монтажа, когда нужны компактность, надежный контакт и многократное соединение/разъединение.
