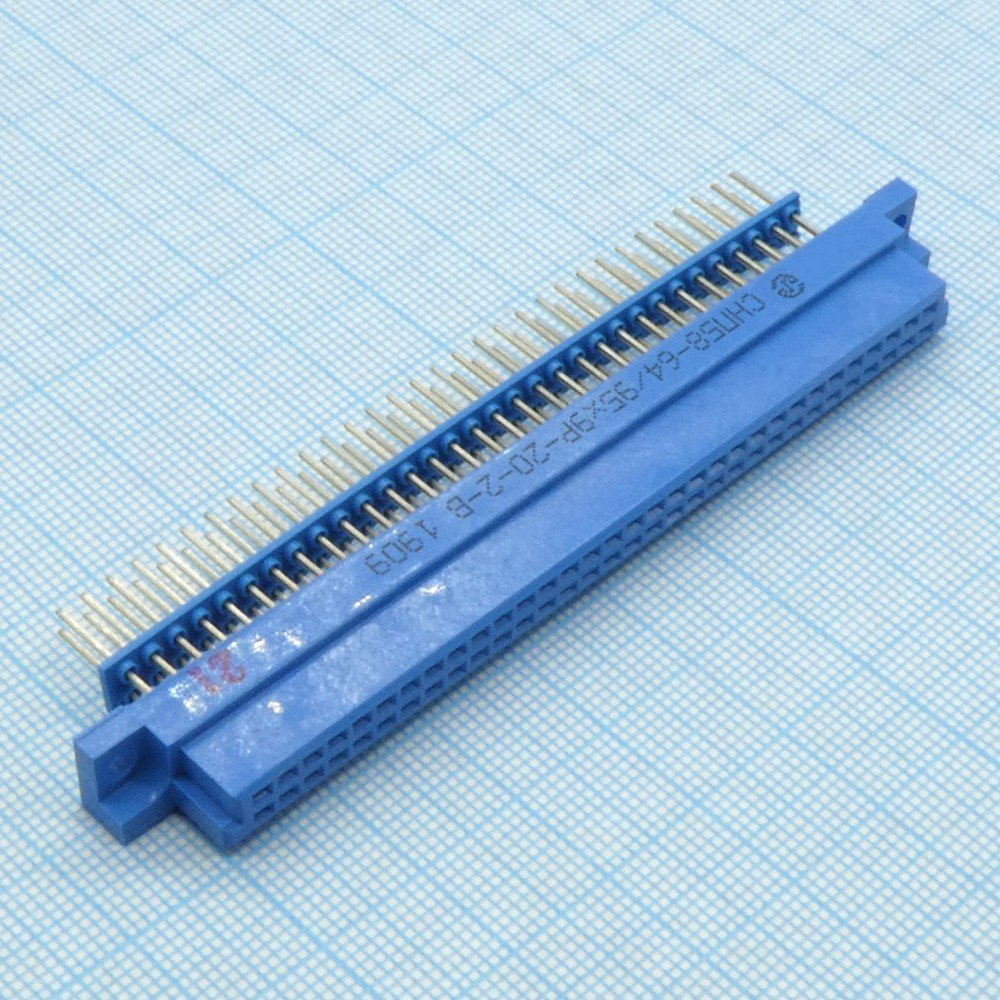

СНП58-64/95Х9Р-20-1-0-В

СНП58-64/95Х9Р-20-1-0-В — это прямоугольный низкочастотный электрический соединитель для печатного монтажа, который относится к серии СНП58 и применяется в приборах, вычислительной технике и системах управления.

Что означает обозначение

• СНП58 — серия прямоугольных соединителей для низкочастотных цепей.

• 64 — исполнение по числу контактов; в серии встречаются варианты на 16, 32, 48, 64 и 96 контактов.

• 95Х9Р — часть типоразмерного/конструктивного обозначения конкретного исполнения в этой серии.

• 20 — прямое соединение.

• 1 — исполнение вилки/части соединителя по конструкции серии.

• 0 — вариант исполнения по покрытию/вариантности конкретного изделия в обозначении поставщика.

• В — всеклиматическое исполнение.

Основные характеристики

Для соединителей серии СНП58 обычно указывают такие параметры: рабочее напряжение до 250 В при шаге 2,5 мм, ток до 1 А на контакт, сопротивление контакта не более 0,015 Ом и сопротивление изоляции не менее 5000 МОм.
Также для серии характерны рабочая температура примерно от -60 до +100 °C, высокая влагостойкость и ресурс до 500 сочленений-расчленений.

Конструкция и применение

Это соединители для соединения и разъединения электрических цепей в печатных платах и приборных блоках.
Они используются в радиоэлектронной аппаратуре, измерительных приборах, вычислительных комплексах и автоматизированных системах управления.
Контакты могут иметь серебряное или золотое покрытие, а монтаж выполняется пайкой.

Кратко

Если говорить простыми словами, СНП58-64/95Х9Р-20-1-0-В — это надежный прямоугольный разъем для внутреннего монтажа, рассчитанный на работу в низкочастотных цепях и в широком диапазоне климатических условий.
