СНП58-64/94Х9В-23-2-В ОТК

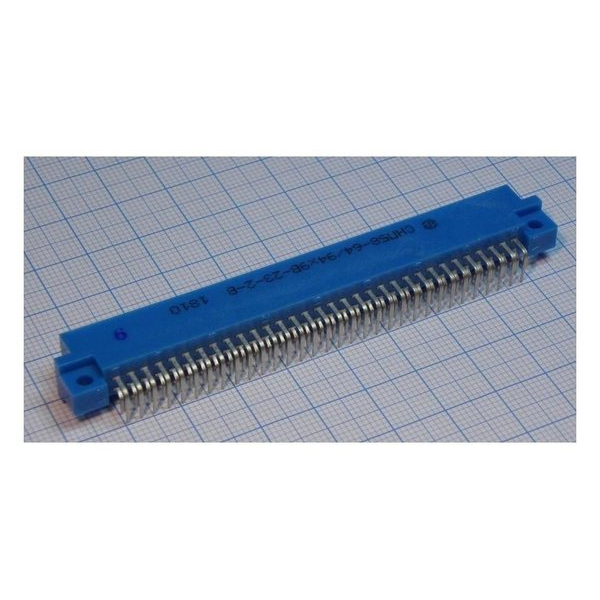

СНП58-64/94х9В-23-2-В ОТК — это прямоугольный электрический соединитель серии СНП, который используют для печатного монтажа и врубного сочленения. По доступным данным, это угловая вилка на 64 контакта, с серебряным покрытием контактов и низкочастотным назначением.

Что это за изделие

Это разъём для соединения узлов электронной аппаратуры, где важны компактность и надёжный электрический контакт. В описаниях он фигурирует как соединитель электрический низкочастотный, малогабаритный, прямоугольный, для печатного монтажа.

Основные признаки

• Тип: вилка, угловое исполнение.

• Количество контактов: 64.promelec+1

• Покрытие контактов: серебро.

• Сопротивление электрического контакта: не более 0,015 Ом.

• Рабочий ток на контакт: до 1 А по одной из карточек товара; у соседних вариантов серии встречается значение до 2 А, поэтому для точной эксплуатации лучше сверяться с паспортом именно на вашу модификацию.

Что означает «ОТК»

Маркировка «ОТК» обычно указывает на изделие, прошедшее отдел технического контроля, то есть проверку качества на выпуске. В карточках товаров это чаще означает, что разъём поставляется как серийное изделие с контролем соответствия требованиям серии, а не как отдельная конструктивная особенность самого разъёма.

Где применяется

Такие соединители обычно ставят в аппаратуре, где нужны плотный монтаж, надёжное многоконтактное соединение и сравнительно небольшие токи на контакт. Это типичный компонент для промышленной, измерительной и электронной техники.

Важная оговорка

У этой серии есть близкие исполнения с похожим обозначением, но отличающиеся покрытием, количеством контактов или электрическими параметрами, поэтому перед использованием лучше сверять полное обозначение и паспорт конкретной партии.
