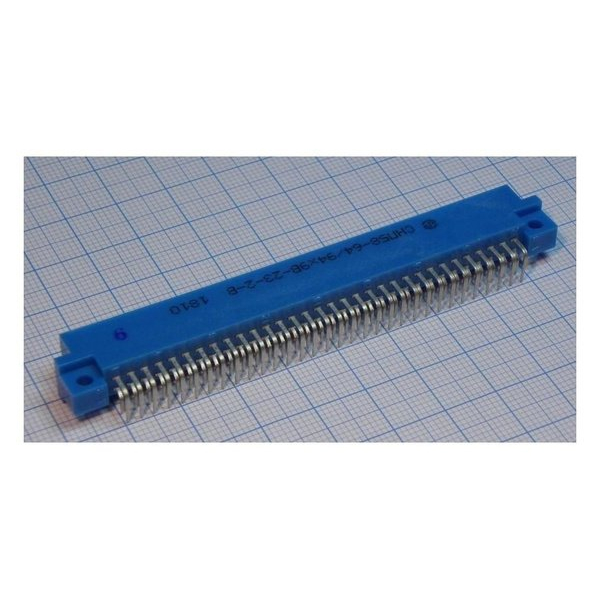

СНП58-64/94Х9В-23-1-В

Коротко: СНП58-64/94Х9В-23-1-В — это низкочастотный прямоугольный разъём серии СНП58 для печатного монтажа (вилка), предназначенный для врубного сочленения и разъединения электрических цепей в аппаратуре с печатной платой.

Назначение и конструкция

• Применяется для соединения постоянного, переменного (до ~3 МГц) и импульсного тока в приборах с печатным монтажом; состоит из вилки и розетки.

• Корпус блочного (приборного) типа, конструктивно — для печатного монтажа, монтаж — внутренний.

Контакты и покрытие

• Контакты покрыты золотом или серебром; возможны варианты покрытия (2 мкм золота у отдельных исполнений).

• Вилки предназначены для пайки на сменной печатной плате; розетки устанавливаются на монтажной плате с присоединением проводов методом модифицированной накрутки.

Электрические характеристики

• Сопротивление контактa, не более: 0,015 Ом.

• Рабочий ток на контакт — порядка 1–2 А (в источниках встречаются оба значения в зависимости от исполнения/номенклатуры).

• Максимальное рабочее напряжение при шаге контактов 2,5 мм — до 250 В.

Механические и климатические параметры

• Рабочая температура окружающей среды: от −60 °C до +100 °C.

• Количество сочленений/расчленений: около 500; минимальная наработка — примерно 10 000 часов.

• Вибрационная и ударная стойкость, а также стойкость к климатическим воздействиям (морской туман, грибки, роса, солнечная радиация) заявлены для всеклиматического исполнения по соответствующим ТУ.

Разрядность и варианты

• Серия выпускается с различным числом контактов: 16, 32, 48, 64, 96; в обозначении конкретного исполнения указывается численность и схема расположения контактов.

• Вилки СНП58 могут сочленяться с розетками серий СНП58 и СНО63.

Дополнительная информация

• Технические условия и стандарты указаны в документации производителя/поставщиков (например, НЩ0.364.061ТУ и другие ТУ/ОТК).

• В ряде справочников приводятся данные о содержании драгоценных металлов в контактах (например, масса золота около 0,204 г), что полезно при утилизации/переработке, но это не влияет на эксплуатационные характеристики.

Пример применения

• Используется в электронной аппаратуре для соединения плат и модулей, где требуется малогабаритный многоконтактный разъём для низкочастотных цепей и надёжное многократное сочленение.
