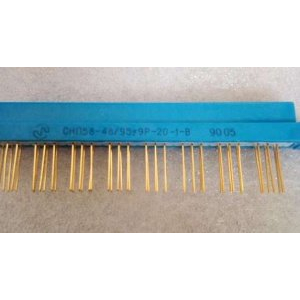

СНП58-48/95*9Р-20-1-0-В

СНП58-48/95*9Р-20-1-0-В — это прямоугольный низкочастотный электрический соединитель серии СНП58, рассчитанный на печатный монтаж и работу в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• СНП58 — серия соединителей.

• 48 — число контактов.

• 959 — условный размер корпуса.

• Р — розетка.

• 20 — конструктивное исполнение с прямым соединением для печатной платы.

• 1-0-В — вариант исполнения, где В означает всеклиматическое исполнение.

Основные характеристики

Для соединителей СНП58 из документации указаны такие общие параметры: шаг контактов 2,5 мм, сопротивление контактов около 0,015 Ом, сопротивление изоляции не менее 5000 МОм, ток до 1 А на контакт, рабочее напряжение до 250 В при шаге 2,5 мм.

Также серия рассчитана на эксплуатацию в широком диапазоне температур, примерно от -60 до +70 °C, и выдерживает вибрации, многократные и одиночные удары в пределах, указанных в ТУ.

Где применяют

Такие разъемы используют в вычислительной технике, приборостроении и автоматизированных системах управления, где нужен надежный многоконтактный соединитель для печатных плат.

Полезно знать

У СНП58 есть совместимые исполнения вилок и розеток, а число контактов у серии может быть разным; для этого корпуса встречаются варианты на 16, 32, 48, 64 и 96 контактов. Если нужен именно ваш вариант для подбора, обычно смотрят не только на маркировку, но и на тип сочленения, число контактов и габарит корпуса.
