Назначение разъема СНП58-48/95*9Р-20-2-В

СНП58-48/95*9Р-20-2-В — это электрический разъем из серии низкочастотных прямоугольных соединителей СНП58. Изделие предназначено для надежного соединения в электрических цепях постоянного, переменного и импульсного тока. Розетка обеспечивает коммутацию проводников в составе кабельных сборок, жгутов и блоков аппаратуры, где требуется стабильный электрический контакт при воздействии неблагоприятных внешних факторов.

Разъем широко применяется в промышленной и железнодорожной технике, в том числе в оборудовании Smolensk plant. Основное назначение модели — передача электрических сигналов и питающих напряжений между отдельными узлами и устройствами, эксплуатируемыми в жестких условиях окружающей среды.

Конструкция и маркировка

Изделие имеет 48 контактов. Буквенное обозначение «Р» в маркировке указывает на то, что это розетка. Расшифровка полного обозначения приведена ниже.

• СНП58 — базовая серия низкочастотных прямоугольных соединителей.
• 48 — количество контактов в разъеме.
• 95*9Р — тип корпуса и конструкция, соответствующая исполнению розетки.
• 20 — код габаритных размеров корпуса.
• 2 — покрытие контактов серебром.
• В — всеклиматическое исполнение.

Контакты рассчитаны на присоединение проводов сечением от 0,14 мм² (два провода) до 0,2 мм² (один провод). Серебряное покрытие контактных элементов снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Модель входит в семейство разъемов СНП58 и СНО. Аналогичные вилки этого семейства имеют маркировку вида СНП58-48/94*9В, что позволяет подбирать ответные части в рамках единой серии.

Условия эксплуатации и подтвержденные особенности

Серия СНП58 рассчитана на работу в широком диапазоне климатических и механических воздействий. Подтвержденные характеристики условий эксплуатации приведены ниже.

• Рабочая температура — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия, с кратковременными скачками до плюс 105 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Пониженное атмосферное давление — до 670 Па.
• Воздействие соляного тумана, инея и пыли.
• Ударная прочность — линейное ускорение до 250 метров на секунду в квадрате при длительности 2–10 миллисекунд.

Такое сочетание параметров обеспечивает герметичные и виброустойчивые контакты, что особенно важно для подвижного состава, промышленного оборудования и систем, работающих на открытом воздухе или в неотапливаемых помещениях.

Применение

Разъем СНП58-48/95*9Р-20-2-В применяется в электрических цепях постоянного, переменного и импульсного тока. Его используют в составе промышленной и железнодорожной техники, включая оборудование Smolensk plant, а также в других устройствах, где требуются герметичность, стойкость к вибрации и расширенный температурный диапазон.

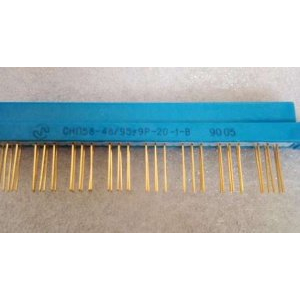

Всеклиматическое исполнение «В» позволяет эксплуатировать изделие в различных климатических зонах без потери рабочих свойств. Год выпуска указан как 90-92, что соответствует периоду освоения и серийного производства данной серии соединителей.
