Назначение соединителя

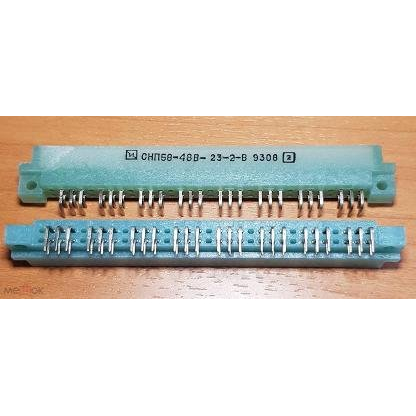

СНП58-48/94-9В-23-2-В «1» — это электрический соединитель прямоугольной формы серии СНП58, предназначенный для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие представляет собой вилку (штыревой соединитель) с 48 контактами и рассчитано на угловой монтаж на печатную плату. Применяется для коммутации цепей в составе приборов, где требуется стабильный электрический контакт при воздействии внешних климатических и механических факторов.

Конструкция выполнена в блочном приборном корпусе во всеклиматическом исполнении. Такой корпус обеспечивает устойчивость к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации, что делает соединитель пригодным для эксплуатации в сложных условиях.

Подтверждённые технические характеристики

Соединитель имеет габаритный размер 94 на 9 мм. Монтаж выполняется внутренним способом путём пайки проводов в хвостовики контактов. Покрытие контактов — серебро или золото. Сопротивление контакта не превышает 0,015 Ом, рабочий ток на контакт — до 1 А.

Основные электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — до 250 В;
• шаг контактов — 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• синусоидальная вибрация — диапазон от 1 до 80 Гц при ускорении до 50 метров на секунду в квадрате;
• механические удары — до 150 метров на секунду в квадрате;
• пониженное атмосферное давление — 53,33 кПа;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• влажность — до 98 процентов при температуре 35 градусов Цельсия;
• минимальная наработка — 10000 часов;
• срок сохраняемости — 15 лет;
• количество сочленений-расчленений — 500.

Применение и особенности серии

Разъёмы серии СНП58 широко используются в электро-, радио- и контрольно-измерительных приборах для печатного монтажа. Они обеспечивают герметичность и долговечность соединений и относятся к низкочастотным соединителям общего назначения с общим числом контактов до 96 в серии.

Данное исполнение имеет приёмку «1» и год выпуска — 84. Указанные сведения подтверждают принадлежность изделия к продукции, прошедшей установленную приёмочную категорию, и позволяют применять его в аппаратуре, для которой важны стабильность параметров, устойчивость к климатическим воздействиям и длительный срок службы. При монтаже следует учитывать угловое расположение вилки относительно печатной платы и пайку проводов в хвостовики контактов.

Ключевые параметры для подбора

1. Тип изделия — вилка (штыревой соединитель) серии СНП58.
2. Число контактов — 48.
3. Способ монтажа — угловой монтаж на печатную плату, пайка проводов в хвостовики.
4. Шаг контактов — 2,5 мм.
5. Максимальное рабочее напряжение — 250 В, ток на контакт — до 1 А.
6. Исполнение — всеклиматическое, блочный приборный корпус.
7. Приёмка — «1».
