СНП58-32/95*9Р-20-2-В

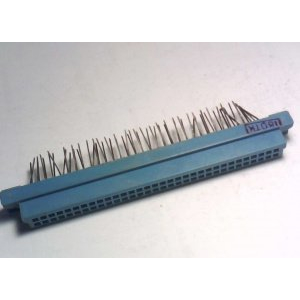

СНП58-32/95*9Р-20-2-В — это электрический разъём прямоугольной формы, предназначенный для низкочастотных соединений в различных устройствах.

Основные характеристики

Это розетка (обозначение «Р») с 32 контактами, размещёнными на панели размером 95×9 мм и шагом 2,5 мм. Конструктивное исполнение «20» подразумевает косвенное соединение для печатной платы (прямая посадка), а климатическое исполнение «В» — всеклиматическое, подходящее для жёстких условий эксплуатации.

Технические параметры

Сопротивление электрического контакта не превышает 0,015 Ом, рабочий ток на контакт — до 1 А, максимальное напряжение — до 250 В. Рабочая температура от -60 до +100°C, сопротивление изоляции — не менее 5000 МОм, влажность до 98% при 35°C; ресурс — минимум 10 000 часов наработки и 500 циклов сочленений.

Применение

Разъёмы СНП58 используются в вычислительной технике, приборостроении и автоматизированных системах управления для соединения электрических цепей постоянного, переменного или импульсного тока. Покрытие контактов — золото или серебро, монтаж — пайкой.
