Назначение и область применения

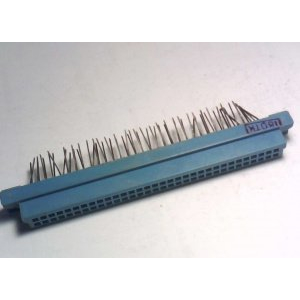

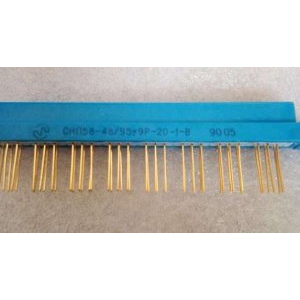

СНП58-32/95*9Р-20-2-В «1» — электрический соединитель (разъём) серии СНП58, предназначенный для коммутации низкочастотных цепей постоянного, переменного и импульсного тока. Изделие применяется в вычислительной технике, приборостроении и автоматизированных системах управления технологическими процессами, где требуется надёжное соединение и разъединение электрических цепей в составе блоков и приборов.

Конструктивно разъём выполнен по схеме «вилка — розетка» с блочным (приборным) корпусом и рассчитан на объёмный монтаж проводов пайкой. Такой формат крепления и подключения позволяет использовать изделие в составе стационарной аппаратуры, работающей в жёстких условиях эксплуатации.

Технические характеристики

• Общее количество контактов — 32.
• Габаритные размеры блока контактов — около 95 на 9 миллиметров.
• Шаг контактов — 2,5 миллиметра.
• Тип монтажа — печатный, с объемным монтажом проводов пайкой.
• Сопротивление электрического контакта — не более примерно 0,015 Ом.
• Ток на контакт — до около 1–2 А.
• Максимальное рабочее напряжение зависит от условий эксплуатации и варианта контактности и обычно составляет до сотен вольт (примерно от 250 до 1000 В в зависимости от конструкции).

Климатическое исполнение и условия эксплуатации

Соединитель имеет всеклиматическое исполнение. Рабочая температура окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре 35 градусов Цельсия.

Изделие рассчитано на длительную работу в условиях вибрации и ударных нагрузок. Нормируются параметры по синусоидальной вибрации и многократным ударам, а также работа при пониженном атмосферном давлении. Заявленная минимальная наработка на отказ составляет порядка 10 000 часов, количество сочленений–расчленений — около 500 циклов. Срок сохраняемости изделия без потери параметров — примерно 15 лет.

Приёмка и идентификация

Товарная позиция имеет приёмку «1» и год выпуска 99. Артикул изделия — 40952. Категория — СНП. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.

Применение

Разъём СНП58-32/95*9Р-20-2-В «1» востребован при сборке и ремонте блоков вычислительной техники, приборных стоек, пультов и шкафов автоматики. Он обеспечивает электрическое соединение цепей управления, сигнализации и питания низковольтных и низкочастотных цепей, где важны стабильность переходного сопротивления, стойкость к вибрации и ударам, а также способность работать в расширенном диапазоне температур и при повышенной влажности.

Благодаря блочному исполнению корпуса и печатному монтажу соединитель удобен для установки в составе приборных блоков, требующих быстрой замены или подключения внешних жгутов. Использование пайки при объёмном монтаже проводов обеспечивает надёжный и долговечный контакт, соответствующий заявленным эксплуатационным нормам.
