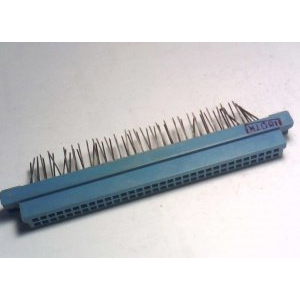

СНП58-32/94Х9В-23-2-В

Коротко: СНП58-32/94Х9В-23-2-В — это угловая (врубная) низкочастотная прямоугольная вилка серии СНП с 32 контактами, применяемая для печатного монтажа; далее — подробные характеристики и примечания.

Назначение и область применения

• Разъёмы серии СНП применяются для соединения/разъединения электрических цепей постоянного, переменного и импульсного тока в аппаратуре с печатным (объёмным) монтажом.

• Конкретная модель — угловая вилка с врубным методом сочленения, рассчитана на низкочастотные сигналы и универсальна для аппаратуры советского/постсоветского исполнения.

Механические и конструктивные параметры

• Количество контактов: 32 (в два ряда).promelec+1

• Габариты изолятора примерно 94×9×16 мм (длина изолятора 94 мм, ширина ≈8.6 мм, высота ≈13 мм).

• Шаг между рядами контактов 2,5 мм, шаг контактов в ряду 5,0 мм; конструктивно контакты — плоские штыревые.

• Конструктивное исполнение хвостовика: угловой (обозначение «У»). Монтаж: на плату (механический), электрическое присоединение — пайка. Установочные отверстия диаметром ~2,8 мм, расстояние между монтажными отверстиями ≈87,5 мм.promelec+1

Материалы и покрытия

• Контакты выполнены из латуни с серебряным покрытием (Ag). Изолятор — пластик (синий цвет).

• Отдельные спецификации указывают отсутствие покрытия драгоценными металлами, но небольшое количество серебра на контактах обсуждается в отдельных источниках и расчётах содержания металлов.

Электрические параметры и эксплуатация

• Номинальное рабочее напряжение — до 250 V (в разных вариантах серии возможны и другие диапазоны для других контактных конфигураций).

• Рабочий ток на контакт в различных источниках указывается в пределах ~1–2 A (в зависимости от конкретной записи и производителя источника).

• Контактное сопротивление — порядка десятых/миллиом (в отдельных карточках указано до 10 mΩ или 0,015 Ω в зависимости от источника).

• Сопротивление изоляции и климатические показатели рассчитаны на жёсткие условия: изоляция высокая, диапазон рабочих температур примерно от −60 до +70 °C; всеклиматическое исполнение («В») и высокая относительная влажность допускается согласно ТУ.

Надёжность и ресурс

• Ресурс механических сочленений указывается около 500 операций «сочленение—расчленение», минимальная наработка порядка 10 000 часов; срок хранения и гарантии в карточках — зависит от партии (в одном источнике указан срок хранения до 15 лет).

• Допускаются эксплуатация при ускорениях и вибрационных нагрузках (в карточке указана амплитуда ускорения и диапазон частот).

Производство и маркировка

• Производители и поставки: такие разъёмы производились и производятся несколькими предприятиями в постсоветском пространстве (встречаются упоминания заводов «Каскад», «Атлант» и др.), на маркировке может быть вариация формата «СНП58-32/94*9В-23-2-В».promelec+1

• Соответствуют техусловиям (ТУ Ке0.364.043ТУ) и стандартам оформления карточек советского образца; многие позиции берутся со складов старых партий.

Практическое замечание / пример использования

• Подойдёт для подключения двурядных платных соединителей в аппаратуре управления, измерительных приборах и ретро-электронике, где требуется компактный угловой разъём с 32 контактами и пайкой на плату; при замене обращайте внимание на шаги контактов и установочные отверстия, чтобы совпадали с печатной платой.
