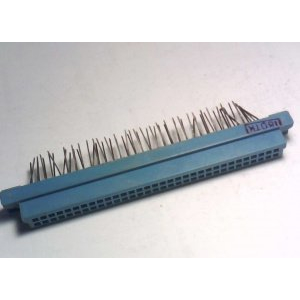

СНП58-32/94Х9В-23-2-В

Короткий ответ — это прямоугольный низкочастотный многоконтактный разъём серии СНП: угловая (врубная) вилка на 32 контакта, типоисполнение СНП58-32/94Х9В-23-2-В; далее — основные технические и конструктивные данные.

Основные характеристики

• Серия и тип: СНП58, вилка, угловая (врубная) — конструкция в два ряда контактов.

• Количество контактов: 32 (две строки по 16).promelec+1

• Материалы контактов и покрытия: латунь с серебряным покрытием (Ag).

• Изолятор: пластик, цвет — синий; габариты изолятора примерно 94×9×16 мм (длина изолятора 94 мм).

Электрические параметры

• Максимальное рабочее напряжение: до 250 В (в зависимости от конфигурации и варианта исполнения допускаются и другие значения в других модификациях).

• Максимальный рабочий ток на контакт: типично 1…2 А (встречаются разные данные в зависимости от источника и партии).

• Контактное сопротивление: порядка десятков миллиом (например, не более ~10–15 мОм).

• Сопротивление изоляции: высокое (в источниках указано порядка 10 000 MΩ).

Механические и эксплуатационные параметры

• Шаг между рядами контактов: 2,5 мм; шаг контактов в ряду: 5,0 мм.

• Установочные размеры: расстояние между монтажными отверстиями примерно 87,5 мм; диаметр монтажного отверстия ~2,8 мм.

• Метод монтажа: механический — на плату (DIP), электрический — пайка; тип сочленения — врубной.

• Конструктивные особенности: плоские штырьковые контакты, угловой хвостовик (У), нет замка и ловителей, ориентация обеспечивается выступом/пазом.

• Масса изделия: около 8–10 г; ресурс — порядка 500 сочленений, минимальная наработка около 10 000 часов.

Условия эксплуатации и надёжность

• Рабочая температура: примерно от −60 до +70 °C.

• Климатическое исполнение: всеклиматическое (обозначение «В»), выдерживает высокую влажность (до 98% при +35 °C) и заявленное атмосферное давление в спецификации.

• Условия хранения и срок: хранится длительно (в источниках указан максимальный срок хранения до 15 лет при соблюдении условий).

Применение и совместимость

• Предназначен для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока в низкочастотной аппаратуре и платах с объемным монтажом (DIP).

• Используется в советской/постсоветской электроаппаратуре и при ремонте/восстановлении плат, где применялись прямоугольные разъёмы серии СНП.

Пример использования

• Встраивается в печатную плату через монтажные отверстия и служит парой с соответствующей розеткой (соответствующий разъём серии СНП), обеспечивая многоконтактное соединение модулей и плат.
