СНП58-32/94Х9В-23-2-В

СНП58-32/94Х9В-23-2-В — это советский/российский прямоугольный низкочастотный электрический соединитель типа вилка , рассчитанный на печатный монтаж и врубное сочленение. У него 32 контакта, два ряда контактов, угловое исполнение хвостовика и ориентация по выступу и пазу.

Назначение

Этот разъём применяют для соединения электрических цепей постоянного, переменного и импульсного тока в аппаратуре с объемным и печатным монтажом. По сути, это компактный промышленный соединитель для надёжной стыковки блоков и узлов в радио- и электронной технике.

Основные параметры

• Количество контактов: 32.

• Шаг между рядами: 2,5 мм, шаг в ряду: 5,0 мм.

• Рабочее напряжение: до 250 В.

• Рабочий ток: до 1 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 10 000 МОм.

• Температурный диапазон: от -60 до +70 °C.

Конструкция

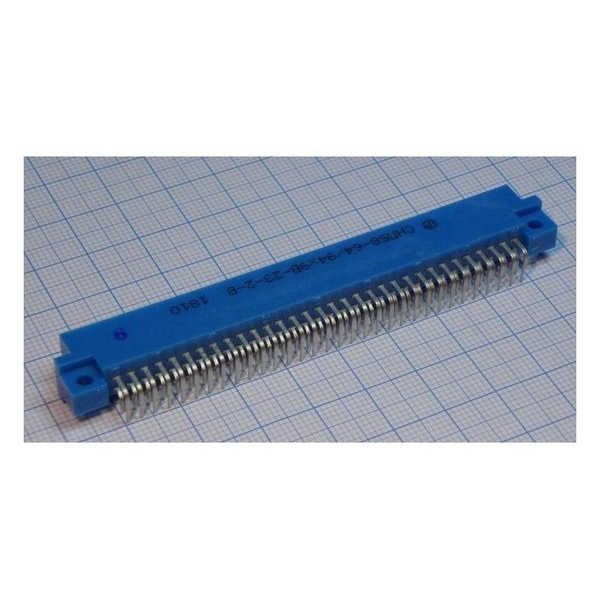

Корпус выполнен с синим пластмассовым изолятором, контакты — латунные с серебряным покрытием. Тип сочленения врубной, то есть соединение происходит за счёт стыковки контактов при вводе разъёма в ответную часть. Для установки предусмотрен механический монтаж в плату и электрический монтаж пайкой.

Что полезно знать

Маркировка иногда встречается в разных написаниях, например СНП58-32/94х9В-23-2-В или СНП58-32/94*9В-23-2-В, но речь идёт об одном и том же изделии. Это изделие обычно относят к серии СНП58 и используют как промышленный разъём старого выпуска, часто из складских запасов.
