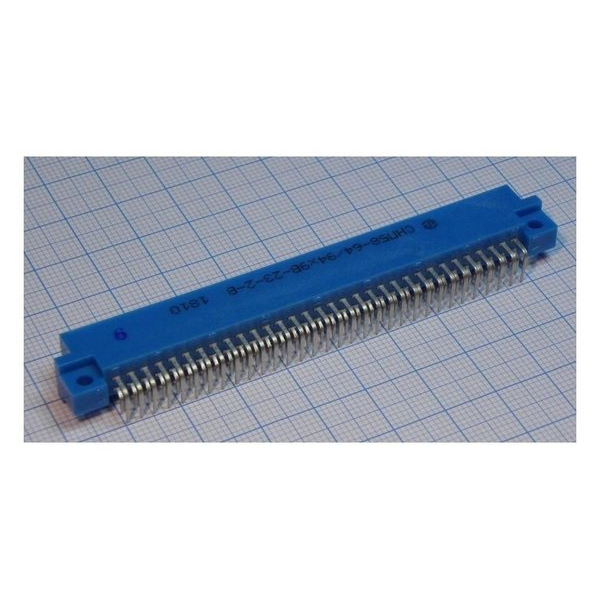

СНП58-16/94Х9В-23-2

Коротко: СНП58-16/94Х9В-23-2 — это угловая вилка из серии прямоугольных низкочастотных соединителей СНП58 с 16 контактами, предназначенная для врубного (вставного) монтажа в печатную плату; она имеет серебряное покрытие контактов и рассчитана на работу до 250 В и примерно 1 А на контакт.

Назначение и область применения

• Предназначена для электрического сопряжения модулей и плат в низкочастотных цепях посредством врубного сочленения; обычно применяется в электронной аппаратуре советского/российского производства и для ремонта/восстановления плат.

• Выпускается как вилка (часть З) сочленения; розетку той же серии монтируют на плате, вилка вставляется в неё механически и фиксируется по геометрии корпуса.

Конструктивные данные и материалы

• Число контактов: 16 (расположены в 2 ряда).

• Конструкция: угловой (U) хвостовик для пайки в плату, плоские штырьковые контакты.

• Шаг между рядами контактов: 2,5 мм; шаг контактов в ряду — 10 мм; количество рядов — 2.

• Материал контактов: латунь с серебряным покрытием (Ag).

• Изолятор: пластик (синий цвет), размеры примерно 94 × 9 × 13 мм (длина изолятора 94 мм).

Электрические и эксплуатационные параметры

• Номинальное рабочее напряжение: до 250 V.

• Номинальный рабочий ток на контакт: около 1 A (в зависимости от исполнения и количества контактов).

• Сопротивление контакта: порядка десятых/миллиомного диапазона (уточнённые значения в тех. описании — порядка 0,01–0,015 Ω).

• Сопротивление изоляции и температурный диапазон: изоляция обеспечивает высокое сопротивление, диапазон рабочих температур примерно от −60°C до +70°C.

Механические параметры и надёжность

• Масса изделия около 7,3 г; ресурс — примерно 500 операций сочленения/расчленения; минимальная наработка около 10 000 часов.

• Установочные размеры: расстояние между монтажными отверстиями около 87,5 мм, диаметр монтажных отверстий ~2,8 мм; отсутствие замка и ловителей в стандартном исполнении (ориентация обеспечивается выступом/пазом).

Климатическое исполнение и хранение

• Климатическое исполнение всеклиматическое (исполнение «В»), рассчитано на работу при высокой относительной влажности (до 98% при +35°C) и при широком диапазоне атмосферных условий; срок хранения при нормальных условиях указывается до 15 лет.

Примечания и варианты

• Серия СНП58 включает множество типоразмеров (16, 32, 48 и т.д. контактов) и вариантов покрытий (серебро, золото у некоторых исполнений); вариант с индексом «23-2» и маркировкой «В» указывает на конкретное угловое исполнение вилки с серебряным покрытием контактов.

• Для точной подстановки на конкретную плату обращайте внимание на установочные размеры (межосевое расстояние, диаметр отверстий) и положение ориентира (выступ/паз) чтобы избежать взаимозаменяемости с похожими сериями.
