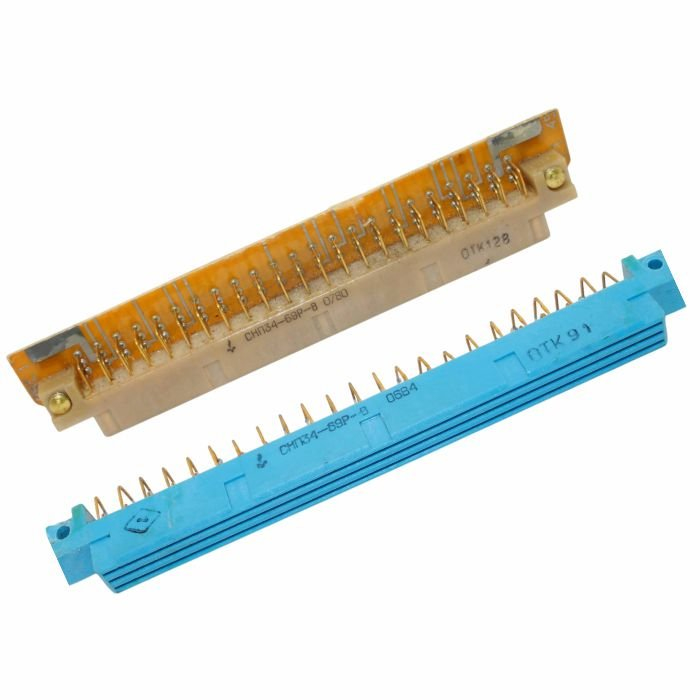

СНП34С-69Р-В: надежное прямоугольное соединение для электронной аппаратуры

СНП34С-69Р-В — прямоугольный электрический соединитель, предназначенный для создания разъемных межблочных соединений в электронной, измерительной и промышленной аппаратуре. Такие компоненты применяют там, где важны компактная компоновка, стабильный контакт и удобство обслуживания оборудования.

Назначение разъема

Разъемы серии СНП используются для передачи электрических сигналов и организации соединений между отдельными узлами устройства. Исполнение СНП34С-69Р-В относится к многоконтактным решениям: оно позволяет подключать значительное число цепей через единый интерфейс, сокращая количество отдельных проводных соединений.

Маркировка модели помогает идентифицировать конструктивное исполнение изделия. В обозначении отражаются принадлежность к серии, количество контактов, вариант ответной части и особенности исполнения. Это особенно важно при подборе совместимых элементов для ремонта, модернизации или серийной сборки аппаратуры.

Где применяется СНП34С-69Р-В

Многоконтактные разъемы такого типа востребованы в оборудовании, где необходимо надежно объединить сигнальные, управляющие и вспомогательные электрические линии. Типичные области применения включают:

• промышленную автоматику и системы управления;

• измерительные комплексы и лабораторную технику;

• телекоммуникационные устройства;

• вычислительную и специализированную электронную аппаратуру;

• приборостроение;

• системы контроля, диагностики и передачи данных;

• ремонт и техническое обслуживание ранее выпущенного оборудования.

Использование разъемного соединения упрощает монтаж: при необходимости отдельный блок можно отключить, заменить, проверить или обслужить без полного демонтажа всей системы.

Особенности многоконтактного подключения

Конструкция на 69 контактов делает СНП34С-69Р-В удобным решением для устройств со сложной внутренней схемой. Вместо большого количества одиночных разъемов разработчик получает компактный интерфейс, через который можно организовать соединение сразу нескольких электрических цепей.

Например, в измерительном модуле один такой разъем может одновременно объединять линии питания, сигналы датчиков, управляющие цепи и каналы обмена с соседним блоком. Это помогает сделать конструкцию более аккуратной, а обслуживание — более понятным для инженера или сервисного специалиста.

На что обратить внимание при подборе

При выборе совместимого соединителя недостаточно ориентироваться только на число контактов. Для корректной установки необходимо сверить полное обозначение, конструктивный вариант, расположение контактов, способ монтажа, тип ответной части и условия эксплуатации.

Особое внимание стоит уделить следующим параметрам:

• точному совпадению серии и исполнения;

• количеству и нумерации контактов;

• типу контактов — штыревому или гнездовому;

• варианту крепления и присоединения проводников;

• габаритам и посадочным размерам;

• электрическим характеристикам подключаемых цепей;

• требованиям к вибрационной устойчивости, температурному режиму и защите от внешних воздействий.

Неверно подобранное исполнение может физически не состыковаться с ответной частью либо привести к ошибке при распайке цепей. Поэтому перед монтажом полезно проверить документацию на конкретный узел оборудования и сопоставить маркировку соединяемых элементов.

Значение для ремонта и производства

СНП34С-69Р-В сохраняет актуальность для предприятий и специалистов, работающих с промышленной и специализированной электроникой. Многоконтактные соединители позволяют поддерживать ремонтопригодность техники, выполнять замену модулей и сохранять совместимость между отдельными блоками аппаратуры.

Грамотный подбор разъема обеспечивает стабильное электрическое соединение, снижает риск ошибок при коммутации и помогает поддерживать надежную работу оборудования в течение всего срока эксплуатации.
