СНО64-96Р-24-2-В ОТК

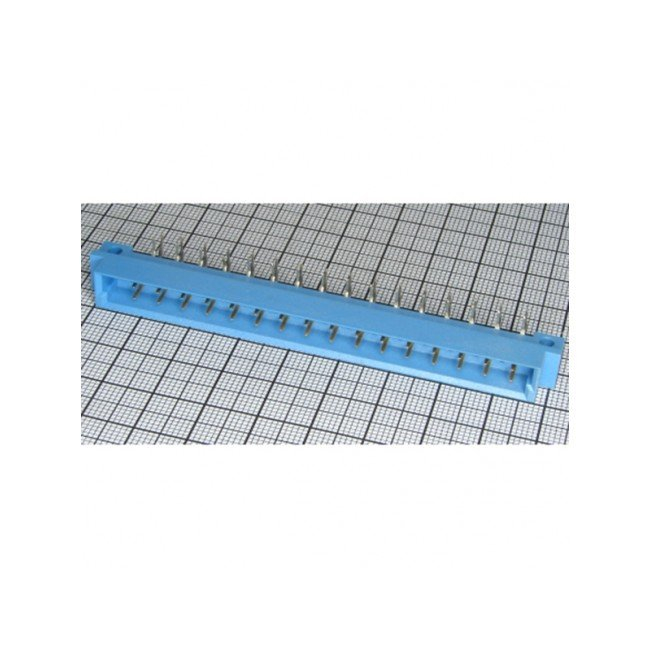

СНО64-96Р-24-2-В ОТК — это прямоугольный низкочастотный электрический соединитель серии СНО64, выполненный в виде розетки на 96 контактов для объемного монтажа и пайки. Такие разъемы обычно применяют в цепях постоянного, переменного и импульсного тока, в том числе в аппаратуре управления, вычислительной технике и приборостроении.

Основные особенности

• Количество контактов: 96.

• Шаг контактов: 2,5 мм.

• Тип: розетка, врубное сочленение.

• Монтаж: объемный, электрическое соединение пайкой.

• Климатическое исполнение: «В», то есть всеклиматическое исполнение.

Технические параметры

• Рабочий ток: до 2 А.

• Рабочее напряжение: до 250 В для данной конфигурации.

• Сопротивление изоляции: не менее 5000 МОм.

• Сопротивление контактов: обычно не более 10–15 мОм, в зависимости от источника.

• Электрическая прочность изоляции: не менее 1200 В.

• Ресурс: порядка 500 сочленений-расчленений.

Что означает обозначение

• СНО64 — серия соединителей.

• 96Р — исполнение на 96 контактов, розетка.

• 24-2 — типоисполнение с конкретной контактной схемой и шагом.

• В — всеклиматическое исполнение.

Где обычно используется

Этот разъем ставят в аппаратуре, где нужны надежные многоконтактные соединения и устойчивость к внешним воздействиям: блоки управления, измерительные системы, автоматизация, промышленная электроника.
