СНО64-64Р-24-2-В ОТК

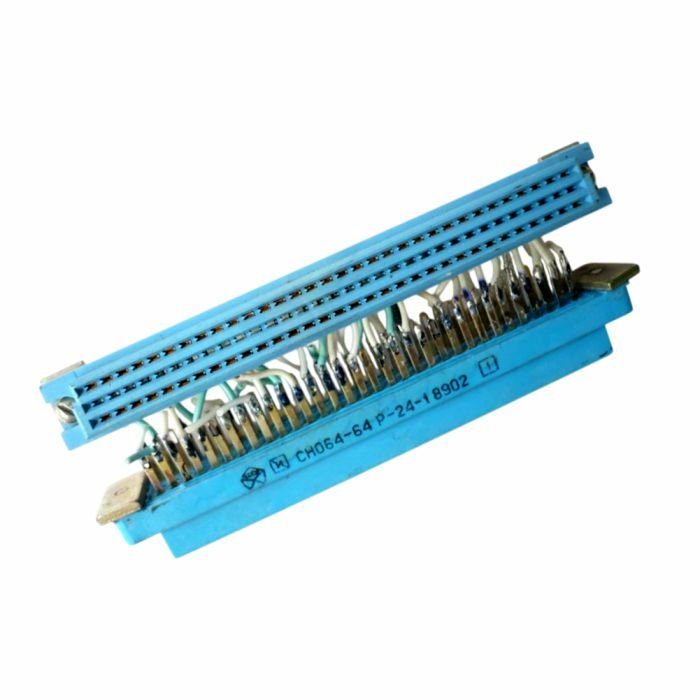

СНО64-64Р-24-2-В — это прямоугольный низкочастотный разъём серии СНО64, предназначенный для объёмного монтажа и внутренней установки. По сути, это розетка с 64 контактами, всеклиматического исполнения, рассчитанная на работу в жёстких условиях.

Что означает обозначение

Расшифровка обычно читается так: СНО — тип соединителя, 64 — номер разработки, 64 — число контактов, Р — розетка, 24 — конструктивная разновидность для объёмного монтажа, 2 — серебряное покрытие контактов, В — всеклиматическое исполнение. Такое обозначение позволяет быстро понять конструкцию и назначение изделия.

Основные характеристики

У этого разъёма контактное сопротивление не более 0,015 Ом, рабочий ток на контакт — до 2 А, а максимальное рабочее напряжение при шаге контактов 2,5 мм — до 250 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Разъём рассчитан на температуру от -60 до +100 °C, относительную влажность до 98% при 35 °C и устойчив к вибрации, ударам, пониженному давлению, морскому туману, плесени, инею и солнечной радиации. Минимальная наработка указана 10 000 часов, ресурс сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Где применяется

Такие соединители используют в приборах и системах управления, вычислительной технике, автоматизированных системах и другой аппаратуре, где нужен надёжный многоконтактный разъём для внутреннего монтажа. Для этой серии характерны пайка как способ монтажа и серебряное либо золотое покрытие контактов в зависимости от исполнения.
