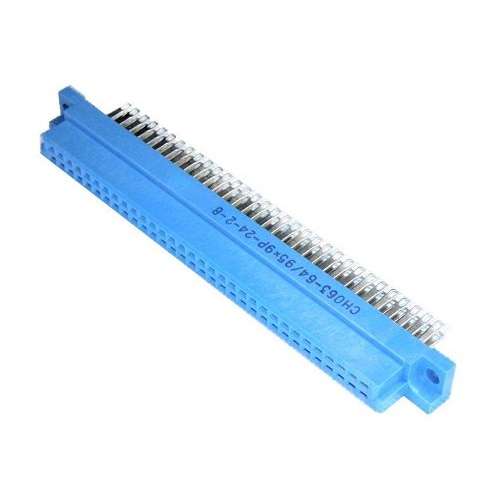

СНО64-64Р-24-2-В: надёжный прямоугольный соединитель для промышленной электроники

СНО64-64Р-24-2-В — многоштекерный прямоугольный электрический соединитель, применяемый для разъёмного соединения цепей в промышленной, измерительной, вычислительной, телекоммуникационной и специальной электронной аппаратуре. Исполнение с 64 контактами помогает компактно организовать большое число сигнальных, управляющих и питающих линий в составе одного интерфейса.

Коннекторы серии СНО востребованы в оборудовании, где важны механическая прочность, повторяемость подключения, упорядоченная коммутация жгутов и удобство технического обслуживания. Разъём СНО64-64Р-24-2-В может использоваться при построении шкафной автоматики, модульных блоков, стоек управления, приборных панелей и других систем с высокой плотностью межблочных соединений.

Конструктивные особенности

Маркировка СНО64-64Р-24-2-В указывает на принадлежность изделия к серии прямоугольных соединителей с большим количеством контактов. Конструкция такого типа обычно рассчитана на многократное сочленение и расчленение частей разъёма без нарушения стабильности электрического контакта.

К ключевым особенностям подобных соединителей относятся:

• 64 контактные позиции для передачи большого количества электрических сигналов

• Прямоугольная форма корпуса, удобная для компоновки аппаратуры и кабельных сборок

• Возможность применения в составе блочных, приборных и шкафных соединений

• Упорядоченное расположение контактов, упрощающее монтаж и контроль цепей

• Надёжная фиксация сопрягаемых частей при правильной установке

• Пригодность для использования в кабельных жгутах и внутреннем монтаже электронных устройств

Многоконтактное исполнение особенно полезно в системах, где необходимо сократить число отдельных разъёмов на панели или плате. Вместо множества одиночных подключений инженер получает единый интерфейс с логичным распределением цепей.

Где применяется СНО64-64Р-24-2-В

Соединитель СНО64-64Р-24-2-В может применяться в аппаратуре, требующей передачи большого числа дискретных, измерительных или управляющих сигналов. Типовые направления использования включают:

• Промышленные системы автоматизации и управления

• Контрольно-измерительные приборы и испытательные стенды

• Шкафы релейной защиты, сигнализации и телемеханики

• Электронные модули, блоки питания и вычислительные комплексы

• Системы связи, передачи данных и специализированная аппаратура

• Оборудование с внутренними межблочными кабельными соединениями

• Сборочные единицы с многожильными жгутами проводов

Для ремонтных служб и разработчиков аппаратуры важным преимуществом является возможность быстрого отсоединения отдельного блока без демонтажа всех проводников. Это ускоряет диагностику, замену модулей и профилактическое обслуживание.

На что обратить внимание при подборе

Перед использованием разъёма СНО64-64Р-24-2-В необходимо сверить его исполнение с требованиями конкретного изделия и сопрягаемой части. Даже при внешнем сходстве разъёмов критически важны точное обозначение, расположение контактов, поляризация, способ монтажа и параметры электрической нагрузки.

При техническом подборе рекомендуется проверить:

• Соответствие ответной части разъёма

• Количество и нумерацию контактов

• Тип контактов и способ присоединения проводников

• Схему распайки и назначение каждой электрической цепи

• Допустимые токи и рабочие напряжения для конкретного исполнения

• Требования к сечению проводов и конструкции кабельного жгута

• Условия эксплуатации: температура, вибрация, влажность, запылённость

• Необходимость экранирования сигнальных линий и организации заземления

Особое внимание следует уделить распайке. При 64 контактах ошибка в нумерации или назначении хотя бы одной цепи может привести к некорректной работе оборудования, повреждению модулей либо осложнению последующей диагностики.

Монтаж и эксплуатация

Для стабильной работы соединения монтаж СНО64-64Р-24-2-В следует выполнять по конструкторской и эксплуатационной документации оборудования. Провода должны быть аккуратно уложены в жгут, иметь необходимый запас длины и не создавать боковой нагрузки на контактные элементы.

При сборке рекомендуется:

• Проверять целостность корпуса, контактов и элементов фиксации

• Исключать загрязнение контактных поверхностей

• Соблюдать принятую схему маркировки проводников

• Контролировать качество обжима, пайки или другого метода присоединения контактов

• Не допускать перекосов при сочленении разъёмных частей

• Проводить электрическую проверку цепей после сборки жгута

• Защищать разъём от чрезмерной вибрации, изгиба кабеля и механических ударов

Регулярный осмотр состояния контактов, фиксаторов и кабельной части позволяет своевременно обнаружить ослабление соединения, следы окисления, перегрев или повреждение изоляции.

Значение для современной аппаратуры

СНО64-64Р-24-2-В представляет интерес для специалистов, проектирующих и обслуживающих сложные электрические и электронные системы с большим количеством соединяемых цепей. Многоконтактный прямоугольный разъём обеспечивает рациональную компоновку оборудования, делает кабельные соединения более организованными и облегчает обслуживание модульных устройств.

При выборе соединителя важно ориентироваться не только на наименование, но и на полное исполнение, документацию, ответную часть и реальные условия эксплуатации. Корректно подобранный и качественно смонтированный разъём СНО64-64Р-24-2-В становится важным элементом надёжности всей электрической системы.
