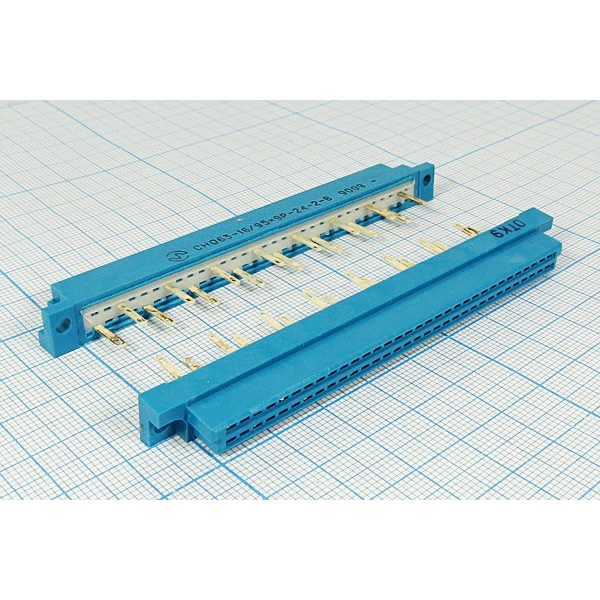

СНО63-64/95Х9Р-24-2-В

СНО63-64/95Х9Р-24-2-В — это приборная (блочная) розетка серии СНО63 для объемного монтажа (врубного сочленения) с 64 контактами в два ряда; предназначена для низкочастотного электрического соединения в приборах и вычислительной технике, рассчитана на невысокие токи (около 1–2 А) и широкий климатический диапазон эксплуатации.

Конструкция и назначение

• Тип: прямоугольный низкочастотный разъем, розетка (гнездо) для врубного сочленения, блочный приборный корпус, монтаж объемный (пайка).

• Количество контактов: обычно 64 (встречаются варианты 16, 32, 48, 64, 96 в серии), два ряда контактов.promelec+1

Основные электрические параметры

• Рабочий ток на контакт: примерно 1 А (в ряде описаний указывается до 2 А для некоторых исполнений).

• Максимальное рабочее напряжение: зависит от шага контактов — при шаге 2,5 мм ≈ 250 В, при шаге 5 мм ≈ 400 В, при шаге 10 мм ≈ 1000 В.

• Сопротивление контакта: примерно 0,015 Ом (15 мОм).

• Сопротивление изоляции: порядка 5000 МОм (в нормальных климатических условиях) или 1000 МОм в некоторых спецификациях — уточните требуемую норму для вашего применения.

Механические и эксплуатационные характеристики

• Количество сочленений/расчленений: от 400 до 500 циклов в разных источниках.

• Минимальная наработка (наработка на отказ или ресурс): порядка 10 000–15 000 часов в зависимости от поставщика и исполнения.

• Рабочая температура окружающей среды: примерно от −60 °C до +70…+100 °C в зависимости от конкретного исполнения и производителя.

• Устойчивость: выдерживает воздействие морского тумана, плесневых грибов, инея, росы и солнечной радиации; всеклиматическое исполнение «В».

Материалы и покрытие

• Материал корпуса/изолятора: полистирол (в ряде описаний).

• Покрытие контактов: серебрение или, в отдельных вариантах, золочение (для улучшенной коррозионной стойкости и контакта).

Типичные применения

• Соединение и разъединение электрических цепей в вычислительных комплексах, приборах, системах автоматизации и управления технологическими процессами; внутренняя (приборная) установка.
