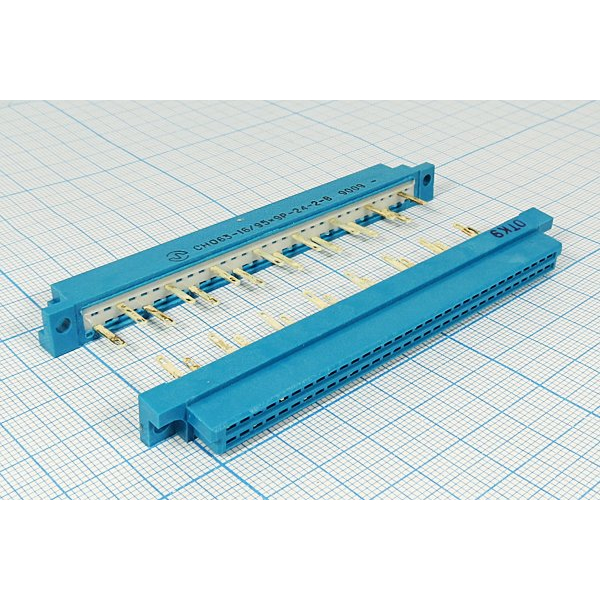

СНО63-64/95Х9Р-24-2-В

СНО63-64/95Х9Р-24-2-В — это прибoрная прямоугольная низкочастотная розетка серии СНО63 для объемного (сквозного) монтажа с врубным сочленением, обычно в исполнении «В» (всеклиматическое); предназначена для соединения и разъединения электрических цепей в приборах и вычислительной технике и имеет малые габариты и низкое контактное сопротивление.

Основные свойства и назначение

• Форма и серия: прямоугольная приборная розетка серии СНО63, исполнение СНО64 для объемного монтажа (врубного сочленения).

• Назначение: соединение/разъединение цепей в приборах, вычислительных комплексах, автоматике и системах управления.

Электрические характеристики

• Номинальный рабочий ток на контакт: около 1 А (зависит от конкретной контактности).

• Максимальное рабочее напряжение: зависит от шага контактов — при 2,5 мм ≈ 250 В, при 5 мм ≈ 400 В, при 10 мм ≈ 1000 В.

• Сопротивление контакта: порядка 0,015 Ом (15 мОм).

• Сопротивление изоляции: в нормальных климатических условиях не менее ~5000 МОм (встречается указание 1000 МОм в зависимости от исполнения и источника — смотреть паспорт).

Механические и эксплуатационные параметры

• Количество контактов: типично — варианты 16, 32, 48, 64, 96; в маркировке «64» часто указывает на 64 контакта (двухрядная прямая розетка).promelec+1

• Число сочленений/расчленений: от ~400 до 500 циклов в разных источниках.

• Минимальная наработка: порядка 10 000 — 15 000 часов в источниках изделий.

• Рабочая температура окружающей среды: примерно от −60 до +70…+100 °C в зависимости от конкретного исполнения.

• Климатическое исполнение: всеклиматическое исполнение «В» — устойчивость к морскому туману, грибкам, инею, росе и солнечной радиации.

Материалы и конструкция

• Корпус/изоляция: чаще полистирол или другие теплопластичные материалы (зависит от поставщика).

• Покрытие контактов: серебро или золото (варианты для улучшения контакта и защиты от коррозии).

• Способ монтажа контактов: пайка (объемный монтаж).

Примеры применения и примечания

• Часто используется в приборостроении, в составе блоков и плат, где требуется компактный многоконтактный приборный разъем с надежным механическим врубным соединением.

• При выборе конкретного варианта обращайте внимание на количество контактов, шаг контактов, покрытие контактов и климатическое исполнение — эти параметры определяют напряжение, ток и условия эксплуатации.
