СНО63-64/95Х9Р-24-1-В ОТК

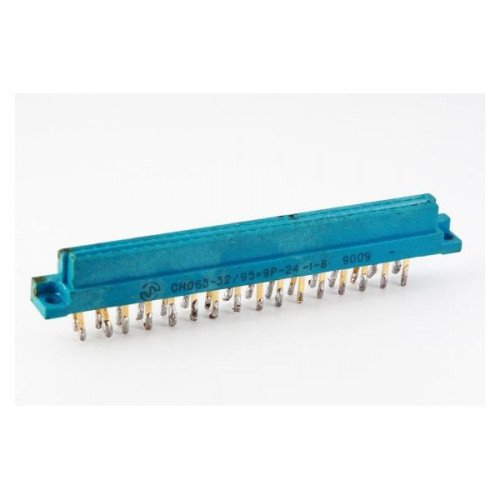

СНО63-64/95Х9Р-24-1-В ОТК — это прямоугольный низкочастотный электрический соединитель типа розетка для объемного монтажа, предназначенный для соединения и разъединения электрических цепей в аппаратуре с печатным и объемным монтажом.

Что означает обозначение

• СНО — тип соединителя.

• 63 — номер разработки.

• 64 — количество контактов; для этой серии встречаются варианты 16, 32, 48, 64 и 96 контактов.

• 95х9Р — розетка с условным размером 95х9.

• 24 — конструктивная разновидность: розетка объемного монтажа.

• 1 — покрытие контактов золотом.

• В — всеклиматическое исполнение.

Основные свойства

• Номинально рассчитан на работу в цепях постоянного, переменного и импульсного тока.

• Для серии СНО63 указывают рабочий ток до 1 А на контакт и максимальное рабочее напряжение до 250 В для исполнения с шагом контактов 2,5 мм.

• Контакты обычно имеют золотое или серебряное покрытие; для варианта с индексом 1 — золотое.

• Монтаж выполняется пайкой, соединитель рассчитан на внутреннюю установку.

Эксплуатация

• Изделие относится к всеклиматическому исполнению, то есть рассчитано на более широкий диапазон условий эксплуатации.

• Для серии СНО63 указывают рабочую температуру от -60 до +100 °C, устойчивость к вибрации, повышенной влажности и пониженному давлению.

• Такие соединители применяют в вычислительных комплексах, приборостроении и системах автоматизации.

Про ОТК

Индексация ОТК обычно означает, что изделие прошло отделочный/выходной контроль качества на предприятии или поставляется с отметкой ОТК.
По сути, это не отдельный тип разъема, а признак приемки или контроля партии.

Кратко

Если совсем коротко: это 64-контактная розетка СНО63 для объемного монтажа, с золотыми контактами и всеклиматическим исполнением .
