СНО63-48Р-24-2-В ОТК

Коротко: СНО63-48Р-24-2-В — это прямоугольный низкочастотный приборный разъём серии СНО63 в исполнении «розетка» для объёмного (врубного) монтажа, рассчитанный на 48 контактов и всеклиматическое исполнение «В»; изделие имеет сертификат качества ОТК.

Назначение и применение

• Используется для соединения и разъединения электрических цепей в приборах, вычислительных комплексах и автоматизированных системах управления технологическими процессами.

• Предназначен для работы в цепях постоянного, переменного и импульсного тока.

Конструктивные особенности

• Серия: СНО63, тип — прямоугольный приборный разъём; часть соединителя — розетка (обозначение «Р»).

• Количество контактов: 48 (две строки по шагу 2,5 мм).

• Корпус блочный (приборный), материал изолятора — пластик (обычно синий).

• Метод монтажа: объёмный монтаж (пайка контактов); способ сочленения — врубной.

Электрические характеристики

• Максимальное рабочее напряжение: до 250 В (в зависимости от конкретного исполнения и шагов контактов).

• Максимальный рабочий ток на контакт: около 1–2 А (зависит от исполнения; типовое значение для этого артикула — 1 А).

• Сопротивление электрического контакта, не более: примерно 0,015–0,015 Ом (15 мОм).

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Механические и климатические параметры

• Рабочая температура окружающей среды: примерно от −60 °C до +100 °C.

• Относительная влажность: выдерживает 98% при +35 °C; климатическое исполнение «В» (всеклиматическое).

• Механический ресурс: не менее 500 сочленений-расчленений; минимальная наработка порядка 10 000 часов.

• Устойчивость к внешним воздействиям: устойчив к морскому туману, плесневым грибам, инею, росе и солнечной радиации (в составе семейства СНО63).

Материалы и покрытия

• Контакты: латунь с покрытием серебром или (в некоторых исполнения) золотом — в зависимости от конкретной модификации.

• Изоляционный материал — пластик; цвет часто синий.

Габариты и монтаж

• Типичные габариты и установка: длина изолятора порядка 95 мм, ширина около 8,6 мм, высота 12 мм; расстояние между монтажными отверстиями около 90 мм, диаметр отверстий ~2,8 мм (значения примерные для близких моделей серии).

• Контакты плоские, тип контакта — гнездо; конструкция — прямой хвостовик для пайки.

Качество и хранение

• Категория качества: ОТК (указана в маркировке) и возможны варианты «ВП».

• Срок сохраняемости (хранения) — до 15 лет со дня изготовления.

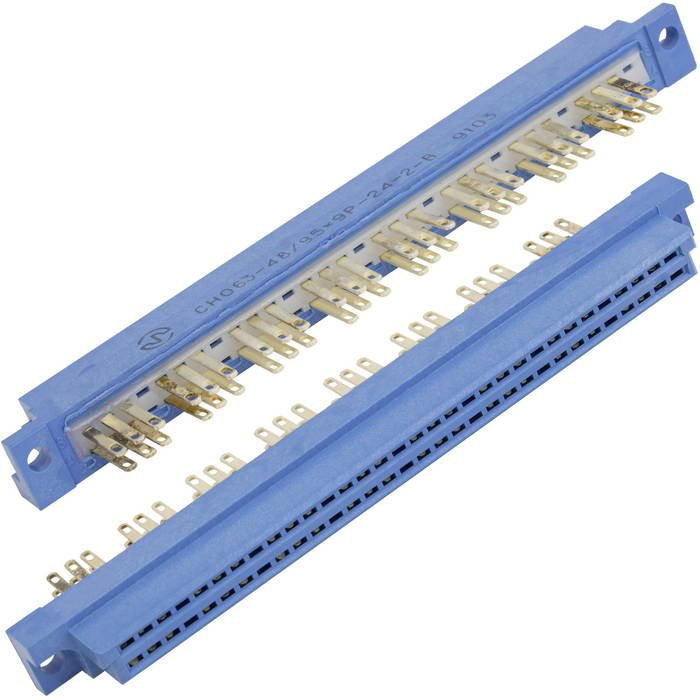

Иллюстрация (пример исполнения)

• Типичный внешний вид: блочная розетка с двумя рядами плоских гнездовых контактов и пластиковым изолятором, предназначенная для врубного сочленения и пайки.
