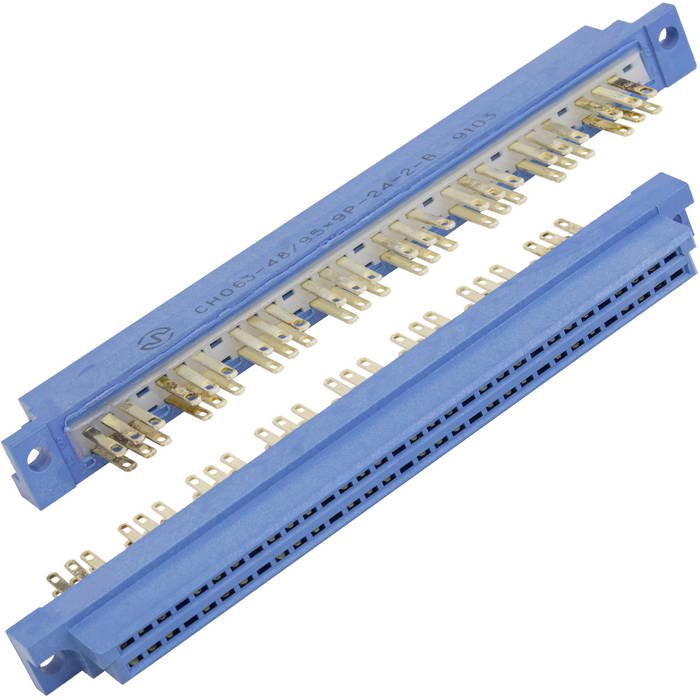

СНО63-48/95Х9Р-24-2-В

СНО63-48/95Х9Р-24-2-В — это электрический низкочастотный прямоугольный соединитель для объёмного монтажа, который относится к серии СНО63 и выполнен как врубная розетка с 48 контактами.

Что это за изделие

Он применяется для соединения и разъединения электрических цепей в вычислительных комплексах, приборостроении и автоматизированных системах управления технологическими процессами.
Корпус у него блочный, монтаж проводов выполняется пайкой, а исполнение — всеклиматическое, то есть для работы в разных климатических условиях.

Основные особенности

• Количество контактов: 48.

• Шаг контактов и между рядами: 2,5 мм.

• Покрытие контактов: серебро.

• Тип контактов: гнездо.

• Метод сочленения: врубной.

• Материал изолятора: пластик, цвет синий.

Рабочие параметры

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока.
Максимальное рабочее напряжение для этой конструкции указывается до 250 В, а рабочий ток — до 1 А.
Сопротивление контактов не более 15 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Диапазон рабочих температур составляет от -60 до +100 °C.
Изделие устойчиво к повышенной влажности, морскому туману, инею, росе, плесени и солнечной радиации.
Также для него указываются ресурс до 500 сочленений-расчленений и минимальная наработка 10 000 часов.

Где его обычно используют

Такой разъём нужен там, где требуется компактное и надёжное соединение большого числа цепей в одном корпусе.
Чаще всего это аппаратура управления, измерительная техника и другие приборные системы, где важны плотная компоновка и стабильный контакт.

Могу ещё кратко расшифровать обозначение СНО63-48/95Х9Р-24-2-В по частям.
