СНО63-48/95Х9Р-24-1-В ОТК

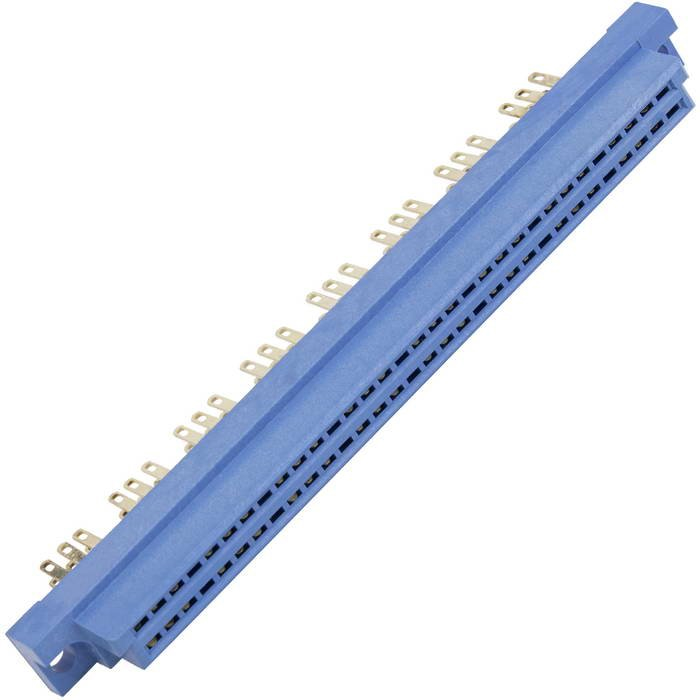

СНО63-48/95Х9Р-24-1-В ОТК — это электрический низкочастотный прямоугольный соединитель серии СНО63, предназначенный для объемного монтажа и врубного сочленения. По описанию серии, это розетка на 48 контактов с шагом 2,5 мм, рассчитанная на работу в цепях постоянного, переменного и импульсного тока, обычно в приборостроении, вычислительной технике и системах управления.

Что означает обозначение

• СНО63 — серия низкочастотных прямоугольных соединителей.

• 48 — количество контактов.

• 95Х9Р — обозначение исполнения/варианта корпуса и контактной схемы в составе типоразмера.

• 24-1-В — исполнение розетки для объемного монтажа, климатическое исполнение В .

• ОТК — категория качества, означающая приемку по техническому контролю, а не военное приемочное исполнение.

Основные свойства

• Климатическое исполнение: всеклиматическое «В» .

• Количество контактов: 48 .

• Шаг контактов: 2,5 мм .

• Монтаж: пайка , объемный монтаж.

• Покрытие контактов: золото или серебро в зависимости от исполнения.

Где применяют

Такой соединитель используют там, где нужна надежная многоконтактная разъемная связь между блоками и приборами. Он встречается в вычислительных комплексах, автоматизированных системах управления и различной радиоэлектронной аппаратуре.

Эксплуатационные характеристики

Для серии СНО63 указываются работа при напряжении до 250 В, рабочий ток до 2 А на контакт, стойкость к вибрации и ударам, а также широкий температурный диапазон от примерно -60 до +100 °C в зависимости от исполнения и источника описания. Минимальная наработка составляет 10 000 часов, а ресурс сочленений и расчленений — около 500 циклов.
