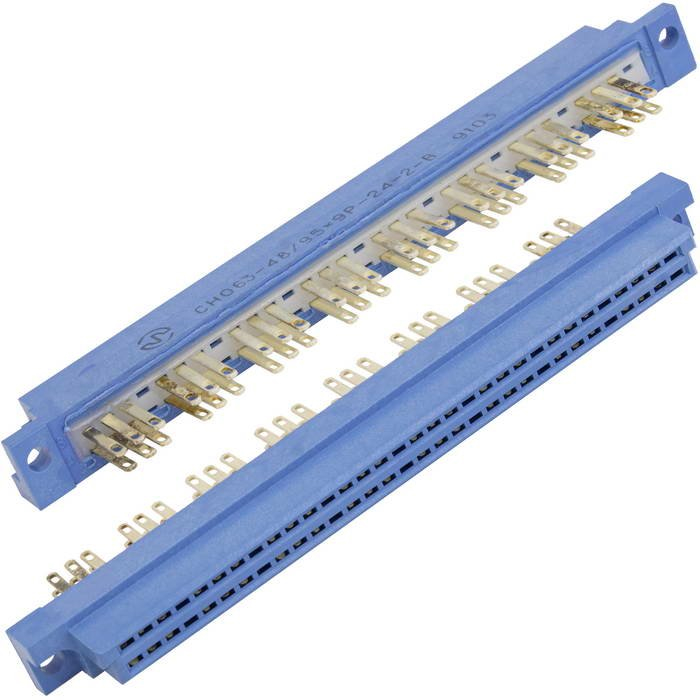

СНО63-48/95Х9Р-24-1-В

СНО63-48/95Х9Р-24-1-В — это прямоугольный низкочастотный электрический соединитель серии СНО63, предназначенный для объемного монтажа и врубного сочленения. По сути, это розетка на 48 контактов с шагом 2,5 мм, во всеклиматическом исполнении «В» и с золотым покрытием контактов по обозначению «1».

Что означает обозначение

• СНО63 — серия прямоугольных соединителей для низкочастотных цепей.

• 48 — количество контактов.

• 95х9 — условный размер корпуса по длине и ширине.

• Р — розетка.

• 24 — исполнение для розетки объемного монтажа.

• 1 — покрытие контактов золотом.

• В — всеклиматическое исполнение.

Основные характеристики

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока; в источниках по серии указывается рабочий ток до 2 А и напряжение до 250/400/1000 В в зависимости от контактности. Для этой группы соединителей также приводятся следующие параметры: шаг контактов 2,5 мм, сопротивление контактов около 10–15 мОм, сопротивление изоляции до 10000 МОм, а также стойкость к многократным ударам с пиковым ускорением 40 g.

Где применяется

Такие соединители используют в вычислительной технике, приборостроении, радиоаппаратуре и системах автоматизированного управления. Это типовой промышленный разъем для соединения блоков и узлов, где важны надежность, компактность и повторяемость соединения.

Практический смысл

Если упростить, СНО63-48/95Х9Р-24-1-В — это не «кабельный штекер», а приборная розетка для внутреннего монтажа в аппаратуру. Ее выбирают, когда нужен многоконтактный надежный разъем с фиксированной схемой контактов и климатически стойким исполнением.
