Назначение и область применения

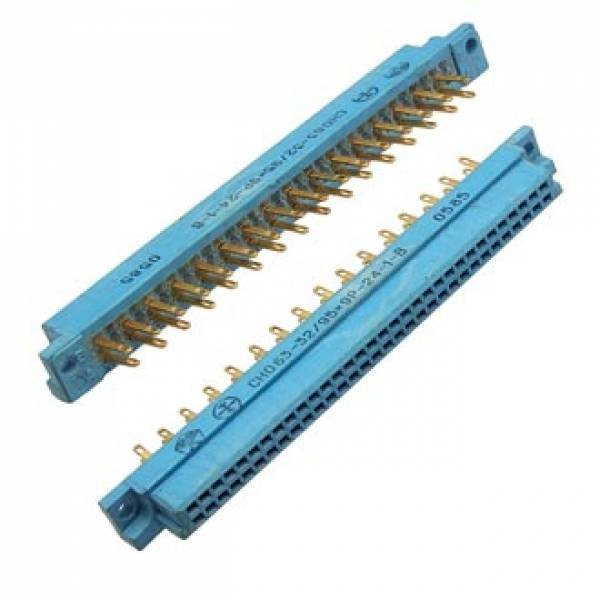

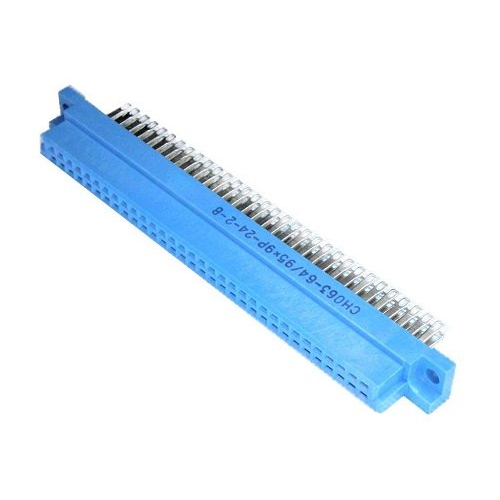

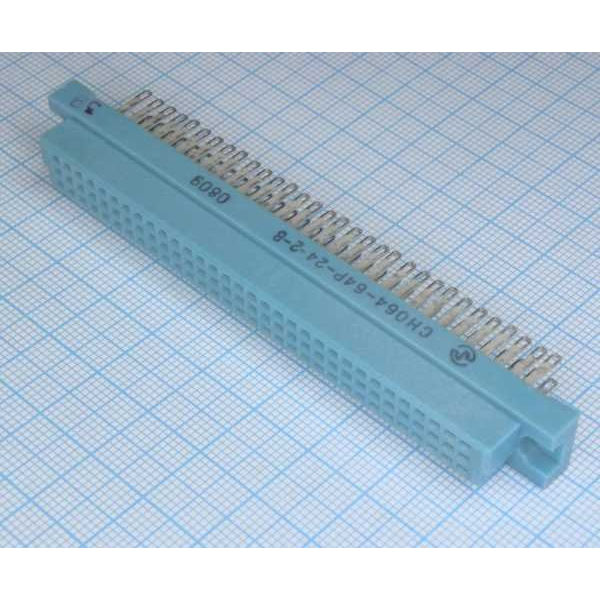

СНО63-48/95х9Р-24-2-В «1» — низкочастотный прямоугольный электрический соединитель малогабаритного исполнения с врубным сочленением контактов. Он предназначен для внутреннего (объёмного) монтажа в радиоэлектронную, измерительную и другую аппаратуру, где требуется надёжное соединение и разъединение электрических цепей.

Разъём применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов. Типовое применение — блоки с печатным или навесным монтажом, в которых необходим многократно коммутируемый контакт с сохранением стабильных параметров.

Конструкция и исполнение

Изделие относится к серии СНО63, которая охватывает модели на 16, 32, 48, 64 и 96 контактов. В данном исполнении реализовано 48 контактов, а индекс «Р» в обозначении указывает на врубной тип сочленения контактов.

• Тип: прямоугольный низкочастотный соединитель с врубными контактами
• Количество контактов: 48
• Климатическое исполнение: всеклиматическое, обозначение «В»
• Корпус: блочный (приборный), пластмассовый, для внутреннего монтажа в корпусе устройства
• Приёмка: «1»
• Год: 89

Электрические и механические параметры

Рабочий ток на один контакт не превышает 1 А. Сопротивление электрического контакта составляет не более 0,015 Ом. Максимальное рабочее напряжение — порядка 250 В при шаге контактов 2,5 мм, что типично для серии СНО63.

Соединитель рассчитан на не менее чем 500 циклов сочленения и расчленения. Конструкция обеспечивает высокую надёжность при ударных и вибрационных нагрузках, что важно для аппаратуры, работающей в условиях механических воздействий.

Особенности и эксплуатация

Серия СНО63 изготавливается по техническим условиям типа КЕ-0.364.043ТУ и аналогичной документации, которая задаёт требования к механическим и климатическим воздействиям. Исполнение с приёмкой «1» подтверждает соответствие установленным нормам приёмки.

Контакты могут иметь благородные покрытия — золото или серебро. Такое покрытие обеспечивает стабильность параметров при многократном коммутировании и длительном хранении, снижает переходное сопротивление и повышает износостойкость контактной пары.

Всеклиматическое исполнение «В» допускает эксплуатацию в широком диапазоне температур и при повышенной влажности. Блочный корпус рассчитан на установку внутри устройства, поэтому соединитель не предназначен для наружного монтажа без дополнительной защиты.

При монтаже следует учитывать шаг контактов 2,5 мм и врубной принцип сочленения, требующий точного совмещения ответных частей. Для сохранения заявленных характеристик рекомендуется соблюдать режимы пайки и не превышать предельно допустимые токовые и температурные нагрузки.
