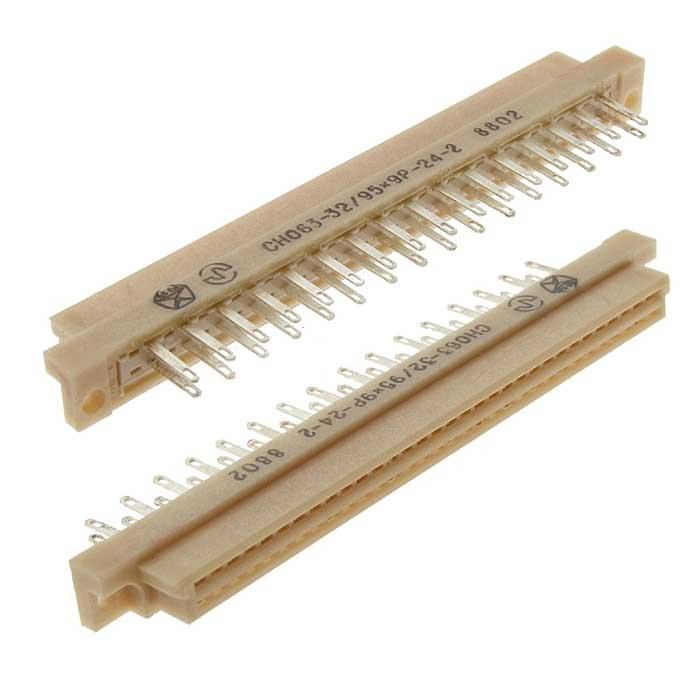

СНО63-32/95Х9Р-24-2-В

СНО63-32/95Х9Р-24-2-В — это прямоугольный низкочастотный блочный разъём (розетка) серии СНО63 для объёмного (врубного) монтажа, рассчитанный на 32 контакта с шагом 2,5 мм; предназначен для соединения и разъединения электрических цепей в приборах и вычислительной технике и выпускается во всеклиматическом исполнении «В».

Основные характеристики

• Тип и назначение: прямоугольный низкочастотный разъём (розетка) для объёмного монтажа, врубного сочленения, применяется в приборостроении и вычислительной технике.

• Количество контактов и конструкция: 32 контакта, два ряда контактов; тип контактов — гнездовой (обозначение Р), плоские контакты.

• Шаг контактов: 2,5 мм между контактами и рядами (типичный для этой серии).

• Электрические параметры: рабочий ток на контакт — до 1–2 А (в документации часто указывают 1 А как номинал, при коммутации до 2 А), рабочее напряжение — до 250 В при шаге 2,5 мм; сопротивление контакта не более ≈15 мОм, сопротивление изоляции не менее 5000 МОм.

• Материалы и покрытия: контакты обычно из латуни с покрытием серебром или золотом; изолятор — пластмасса (различные цвета, часто бежевый/синий).

• Механические и климатические характеристики: всеклиматическое исполнение «В», рабочая температура от −60 до +100 °C, повышенная влажность до 98% при +35 °C, стойкость к морскому туману и солнечной радиации, ресурс не менее 10 000 часов и не менее 500 циклов сочленение/расчленение; срок сохранности (хранения) — до 15 лет.

• Монтаж и исполнение: монтаж проводов — объёмный (пайка); конструктив — приборная (блочная) розетка для внутреннего монтажа, с прямым хвостовиком (П) и без замка фиксации в стандартном варианте.

Обозначение расшифровка (коротко)

• СНО63 — серия/тип разъёма; 32 — число контактов; 95×9 — условный размер корпуса; Р — гнездовой контакт (розетка); 24 — код конструктивно-технического варианта (ряд/компоновка); 2 — исполнение хвостовика/монтажа; В — всеклиматическое исполнение. Такое распределение элементов маркировки встречается в описаниях этой серии разъёмов.

Применение и советы по выбору

• Применять в электрических цепях постоянного, переменного и импульсного тока до указанных значений напряжения и тока — для соединения модулей, плат и приборов во встраиваемых системах и вычислительной технике.

• При проектировании учитывать шаг контактов 2,5 мм, номинальный ток на контакт и необходимость пайки при монтаже; при критичных для надёжности применениях предпочтительнее выбирать версии с золотым покрытием контактов для лучшей коррозионной стойкости и низкого переходного сопротивления.
