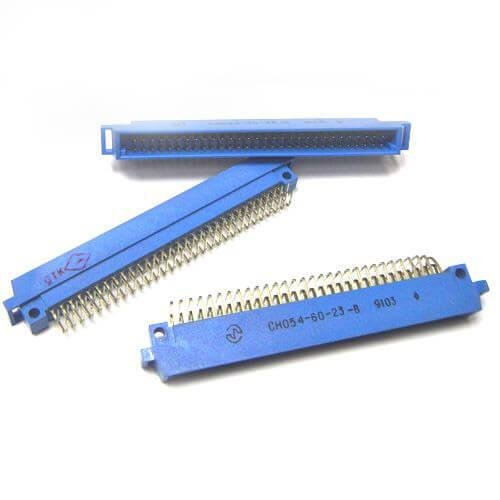

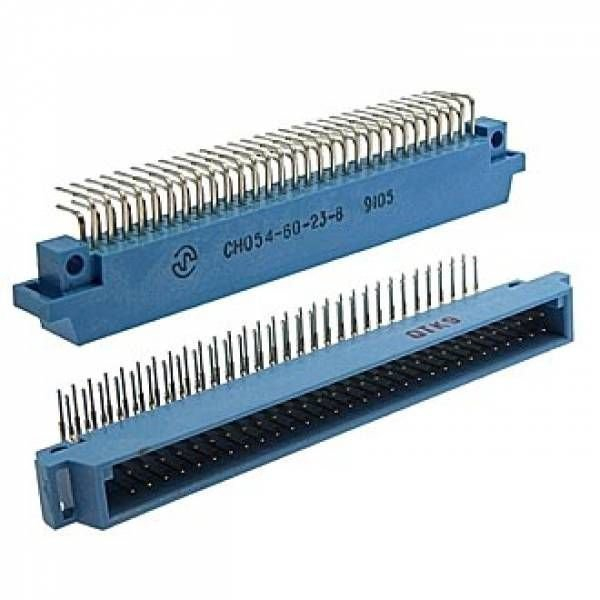

СНО54-60-23-В: прямоугольный соединитель для надёжных электрических соединений

СНО54-60-23-В — электрический прямоугольный соединитель в исполнении «вилка», предназначенный для коммутации цепей постоянного, переменного и импульсного тока в аппаратуре промышленного, измерительного, радиотехнического и специального назначения. Изделие относится к серии низкочастотных соединителей СНО, рассчитанных на создание стабильного многоконтактного разъёмного соединения.

Маркировка также может встречаться в вариантах: СНО 54-60-23-В , СНО546023В , SNO54-60-23-V . В технической документации особенно важно сверять маркировку полностью: она определяет тип соединителя, число контактов, вариант конструктивного исполнения и способ монтажа.

Назначение СНО54-60-23-В

Разъём СНО54-60-23-В применяется там, где необходимо быстро соединять и разъединять многопроводные цепи без пайки или разборки оборудования. Основные области использования:

• промышленная автоматика и системы управления;

• контрольно-измерительные приборы;

• телеметрическое и испытательное оборудование;

• радиоэлектронная аппаратура;

• шкафы управления, стойки и приборные блоки;

• устройства связи и обработки сигналов;

• оборудование, требующее регулярного технического обслуживания или модульной замены узлов.

Конструкция вилки позволяет использовать соединитель в составе ответной пары с совместимой розеткой серии СНО. Это упрощает компоновку аппаратуры и снижает риск ошибок при подключении большого количества цепей.

Технические особенности

Соединители серии СНО51–СНО54 относятся к низкочастотным прямоугольным разъёмам. Для данной серии указываются работа в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока, номинальное напряжение до 250 В и токовая нагрузка до 2 А на контакт. Конкретные параметры версии СНО54-60-23-В следует подтверждать по её паспорту, техническим условиям и данным изготовителя.

Для исполнений семейства СНО54 также приводятся следующие ориентировочные характеристики:

Для некоторых исполнений СНО54 приводится рабочее напряжение 250 или 400 В, ток до 2 А на контакт, а также контактный шаг 2,5 мм либо 3,75 мм. Эти параметры нельзя автоматически переносить на любую модификацию: перед включением в проект необходимо сопоставить полное обозначение разъёма с конструкторской документацией.

Преимущества применения

СНО54-60-23-В востребован в оборудовании, где приоритетны надёжность контакта, компактная компоновка и удобство обслуживания. Ключевые преимущества такого решения:

• многоконтактная коммутация в одном разъёме;

• упорядоченное подключение цепей питания, управления и сигналов;

• возможность модульной сборки аппаратуры;

• сокращение времени на монтаж и сервисное обслуживание;

• устойчивость к многократным операциям сочленения при соблюдении условий эксплуатации;

• возможность применения в аппаратуре с печатным и объёмным монтажом;

• использование в широком температурном диапазоне для соответствующих исполнений серии.

Наличие большого количества контактов особенно полезно в системах управления: один соединитель может объединять линии датчиков, дискретные сигналы, цепи индикации, маломощное питание и управляющие команды.

Что проверить перед применением

При подборе СНО54-60-23-В важно проверить не только основную маркировку, но и полный набор конструктивных параметров. Особое внимание следует уделить следующим пунктам:

• соответствию ответной части разъёма;

• количеству фактически задействованных контактов;

• схеме нумерации контактов;

• расположению ключей и направляющих элементов;

• варианту крепления на панели, плате или корпусе;

• типу вывода под пайку и способу монтажа;

• допустимому напряжению и току для конкретного исполнения;

• наличию покрытия контактов и требованиям к переходному сопротивлению;

• климатическому исполнению и температурному диапазону;

• требованиям к вибрации, влажности и механическим нагрузкам.

Нельзя использовать разъём только по внешнему сходству или сокращённой маркировке. Даже внутри одной серии различия в контактной части, монтаже, поляризации, покрытии и конструктивном исполнении могут влиять на совместимость и надёжность работы оборудования.

Итог

СНО54-60-23-В — это многоконтактная вилка прямоугольного типа для построения разъёмных электрических соединений в профессиональной электронной, измерительной и промышленной аппаратуре. Соединитель подходит для коммутации цепей постоянного, переменного и импульсного тока, а его применение помогает сделать монтаж более организованным, ремонтопригодным и надёжным.

Для корректного использования СНО54-60-23-В в проекте рекомендуется опираться на паспорт именно данной модификации, поскольку обозначение серии задаёт общие свойства, а окончательные электрические и механические параметры определяются полным исполнением изделия.
