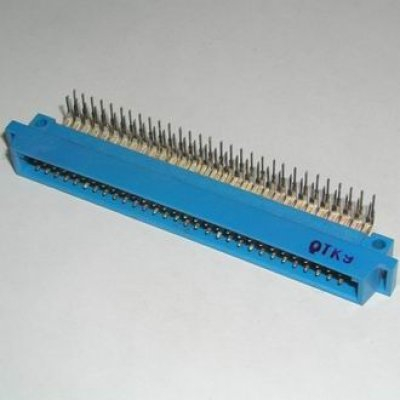

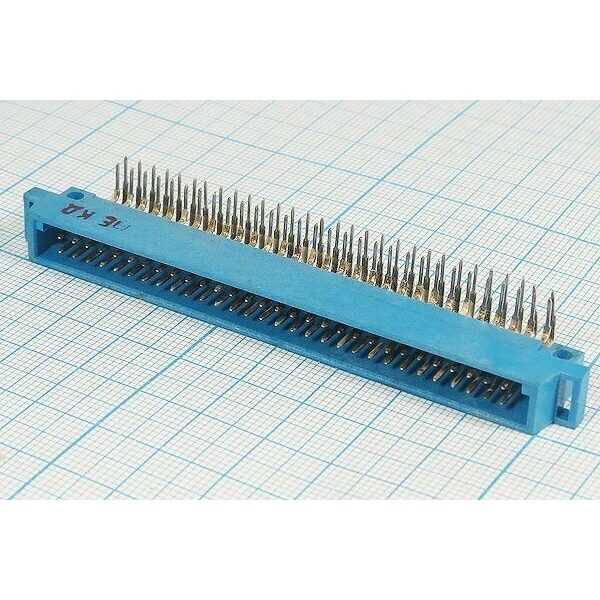

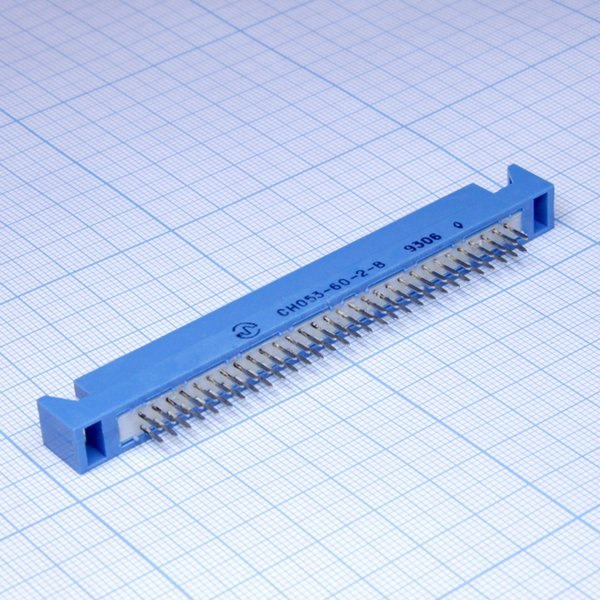

Назначение соединителя СНО53-60/95-9Р-2-В «1»

СНО53-60/95-9Р-2-В «1» (артикул 40929) представляет собой электрический соединитель низкочастотный прямоугольный малогабаритный. Изделие относится к категории СНО и предназначено для организации надёжного электрического соединения большого числа цепей в составе кабельных сборок и блоков аппаратуры. Основное назначение — коммутация цепей при врубном сочленении, то есть соединение и разъединение ответных частей за счёт осевого перемещения без применения резьбовых фиксирующих элементов.

Соединитель выполнен в виде розетки кабельной с хвостовиками, рассчитанными на объёмный монтаж пайкой. Такое исполнение позволяет подключать проводники непосредственно к контактным хвостовикам, обеспечивая стабильный электрический контакт и механическую прочность соединения. Изделие применяется там, где требуется передача сигналов низкой частоты по большому количеству независимых линий одновременно.

Технические особенности и подтверждённые характеристики

Конструкция и параметры соединителя определяются его маркировкой, в которой зашифрованы ключевые признаки изделия. Ниже перечислены подтверждённые особенности, соответствующие данным каталога.

• Тип изделия — СНО53, что указывает на принадлежность к семейству низкочастотных прямоугольных малогабаритных соединителей.
• Количество контактов — 60, расположенных в конфигурации 95х9Р, то есть по каскадной схеме размещения контактных пар.
• Конструктивное исполнение — 2-В: хвостовики предназначены для пайки при объёмном монтаже.
• Исполнение — всеклиматическое, что допускает эксплуатацию в различных климатических условиях без ограничений по типовым климатическим зонам.
• Приёмка — «1», что подтверждает соответствие изделия требованиям приёмочных испытаний, установленным для данной категории продукции.
• Год выпуска — 89-90, что относит изделие к партиям указанного периода.
• Артикул — 40929, однозначно идентифицирующий позицию в каталоге.

Следует подчеркнуть, что соединитель является розеткой кабельной, то есть устанавливается на кабеле, а не на корпусе прибора. Врубное сочленение обеспечивает быструю стыковку с ответной частью и не требует дополнительного крепежа при соединении. Малогабаритное исполнение позволяет применять изделие в условиях ограниченного монтажного объёма.

Применение и условия эксплуатации

Соединитель СНО53-60/95-9Р-2-В «1» используется в системах электрических соединений, где необходим надёжный контакт большого числа цепей. Типичные области применения — промышленная электроника, измерительная и управляющая аппаратура, оборудование, в котором требуется передача множества низкочастотных сигналов между блоками и узлами. Благодаря кабельной конструкции и хвостовикам под пайку изделие удобно для монтажа жгутов и кабельных сборок, собираемых вручную или в условиях мелкосерийного производства.

Всеклиматическое исполнение делает соединитель пригодным для работы в различных условиях эксплуатации, включая помещения с повышенной влажностью и перепадами температуры, если это не противоречит общим требованиям к аппаратуре в целом. Врубное сочленение упрощает обслуживание: при необходимости блок можно быстро отключить и заменить без демонтажа всей кабельной сети.

Изделие производится в России и соответствует отечественным стандартам для разъёмов данного типа. Конкретная совместимость с ответными частями определяется типом СНО53 и конфигурацией контактов 95х9Р; при подборе ответной части следует учитывать эти параметры. Соединитель поставляется как отдельная позиция каталога без указания комплектации, поэтому состав поставки ограничивается самим изделием.

Ключевые параметры для подбора

1. Тип: СНО53.
2. Число контактов: 60.
3. Схема расположения контактов: 95х9Р (каскадная).
4. Исполнение: 2-В, хвостовики под пайку, объёмный монтаж.
5. Вид: розетка кабельная, врубное сочленение.
6. Исполнение по климату: всеклиматическое.
7. Приёмка: «1».
8. Год выпуска: 89-90.
9. Артикул: 40929.

При заказе и применении следует опираться на указанные параметры, а также на общие требования к монтажу соединителей с пайкой: не перегревать контактные хвостовики, обеспечивать надёжное крепление кабеля и защиту мест пайки от механических нагрузок. Соблюдение этих условий продлевает срок службы изделия и сохраняет стабильность контактного сопротивления на протяжении всего периода эксплуатации.
