Назначение

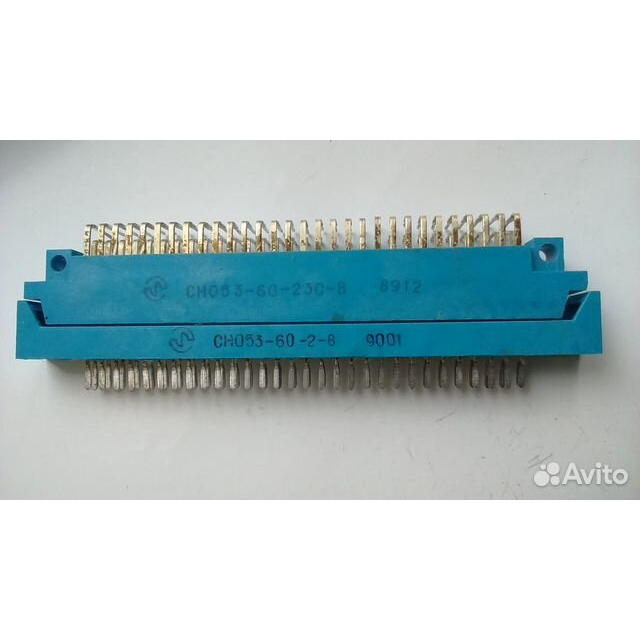

СНО53-60-2-В — электрический соединитель прямоугольной формы из серии СНО53, представляющий собой розетку (гнездо) с 60 контактами. Изделие предназначено для надёжного объёмного врубного соединения в различных электро- и радиоаппаратах, контрольно-измерительных приборах и промышленном оборудовании. Климатическое исполнение В (всеклиматическое) позволяет применять разъём в разных климатических зонах.

Подтверждённые особенности

Контактная система

• 60 контактов, расположенных в 2 ряда.
• Шаг между контактами и рядами — 2,5 мм.
• Контакты изготовлены из латуни с серебряным покрытием (Ag).
• Форма контактов — плоская, монтаж — пайкой.

Электрические параметры

• Рабочее напряжение — до 150 В.
• Ток — до 1 А на контакт.
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — 1000 МОм.
• Диапазон частот — от 1 до 500 Гц.

Условия эксплуатации

• Рабочий диапазон температур — от минус 55 до плюс 85 градусов Цельсия.
• Допустимое ускорение — до 40 g.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 10 000 часов.

Конструкция и применение

Изолятор розетки выполнен из пластика белого цвета. Конструкция имеет прямой хвостовик для объёмного врубного монтажа. Сочленение врубное, без замка и ловителей, с выступом для ориентации. Габариты изделия: длина 95 мм, ширина 8,5 мм, высота 12 мм.

Разъём применяется в контрольно-измерительных приборах и промышленном оборудовании. Производство — СССР/СНГ, изделие выпускается по ТУ НЩ0.364.061 ТУ. Приемка — «1».
