СНО53-60-23-В: надежный прямоугольный разъем для печатного монтажа

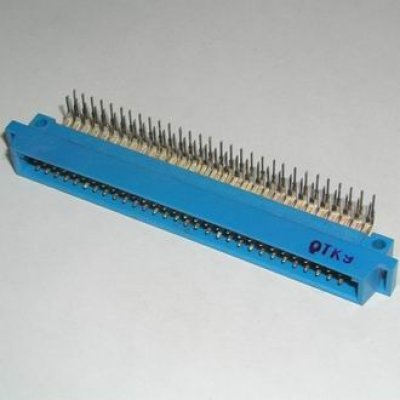

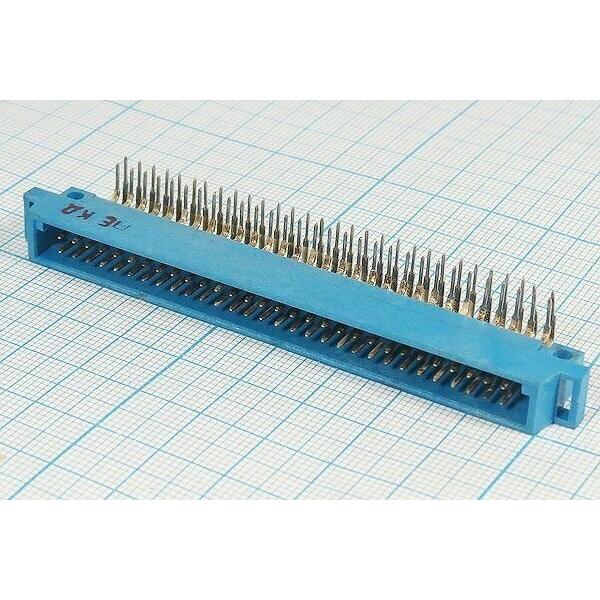

СНО53-60-23-В — низкочастотный прямоугольный электрический разъем в исполнении вилки, предназначенный для коммутации большого числа цепей в радиоэлектронной, измерительной и промышленной аппаратуре. Конструкция с 60 контактами и угловыми хвостовиками делает его удобным решением для монтажа непосредственно на печатные платы.

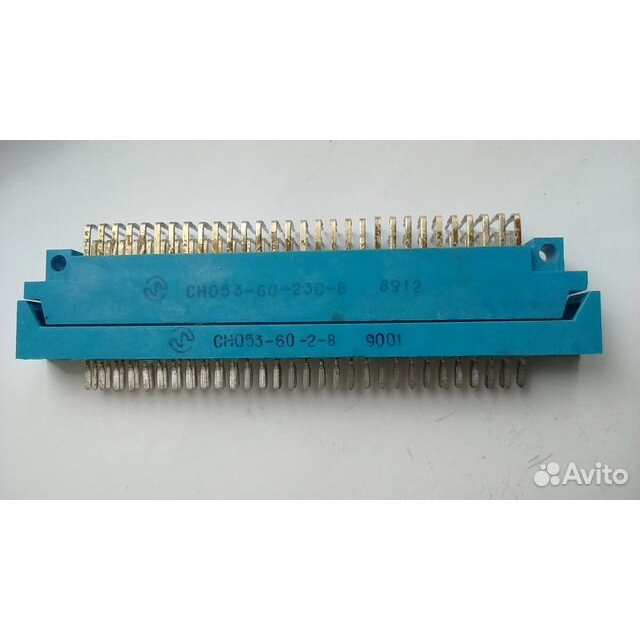

Разъем применяется там, где важны стабильность электрического соединения, компактная компоновка аппаратуры и возможность многократного сочленения. Врубной способ соединения обеспечивает надежную фиксацию пары «вилка–розетка» при эксплуатации оборудования.

Основные характеристики

Приведенные параметры характеризуют СНО53-60-23-В как соединитель для применения в цепях постоянного, переменного и импульсного тока, включая сигнальные и низкочастотные линии.

Конструктивные особенности

Маркировка разъема отражает его ключевые конструктивные признаки. Обозначение СНО53 относится к серии низкочастотных прямоугольных соединителей. Число 60 указывает на количество контактов, а индекс 23 обозначает исполнение хвостовиков, рассчитанных на угловую установку в отверстия печатной платы. Такая геометрия позволяет располагать соединитель вдоль поверхности платы и рационально использовать внутренний объем корпуса устройства.

Серебряное покрытие рабочих поверхностей контактов способствует снижению переходного сопротивления и поддержанию устойчивого электрического контакта. Пластмассовый корпус выполняет изолирующую и механическую функции, защищая контактную систему при сборке и эксплуатации оборудования.

Где применяется СНО53-60-23-В

Разъем СНО53-60-23-В может использоваться в аппаратуре, где требуется подключить десятки электрических цепей через единый интерфейс. Типичные области применения:

• Блоки управления, сигнализации и автоматики.

• Измерительные приборы и стендовое оборудование.

• Промышленные контроллеры и периферийные электронные модули.

• Источники питания, коммутационные устройства и шкафная аппаратура.

• Радиоэлектронные комплексы общего и специального назначения.

• Системы, в которых необходим разъемный переход между печатной платой и жгутом проводов или другим модулем.

Шестидесятиконтактная конфигурация особенно полезна при объединении дискретных сигналов, цепей управления, измерительных линий и маломощных питающих цепей в одном разъемном соединении.

Практические преимущества

СНО53-60-23-В сочетает высокую плотность контактов с ориентацией на печатный монтаж. Угловые выводы упрощают компоновку платы, а врубное сочленение делает разъем удобным для модульной конструкции оборудования, диагностики и сервисной замены узлов.

Широкий температурный диапазон от −60 до +100 °C, высокая допустимая влажность и всеклиматическое исполнение позволяют применять соединитель в оборудовании с повышенными требованиями к условиям эксплуатации. Ресурс до 500 циклов сочленения делает его подходящим не только для стационарных соединений, но и для аппаратуры, которую периодически обслуживают или переконфигурируют.

При проектировании важно проверить соответствие ответной части, распиновки, посадочного места на печатной плате, допустимых токов по отдельным контактам и фактических условий окружающей среды.
