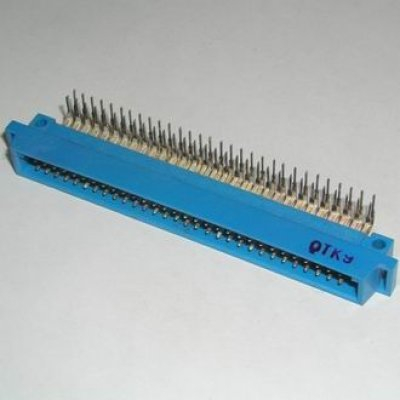

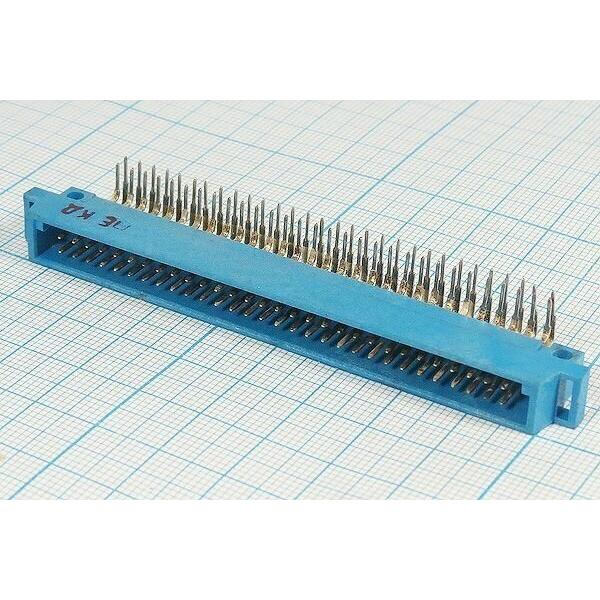

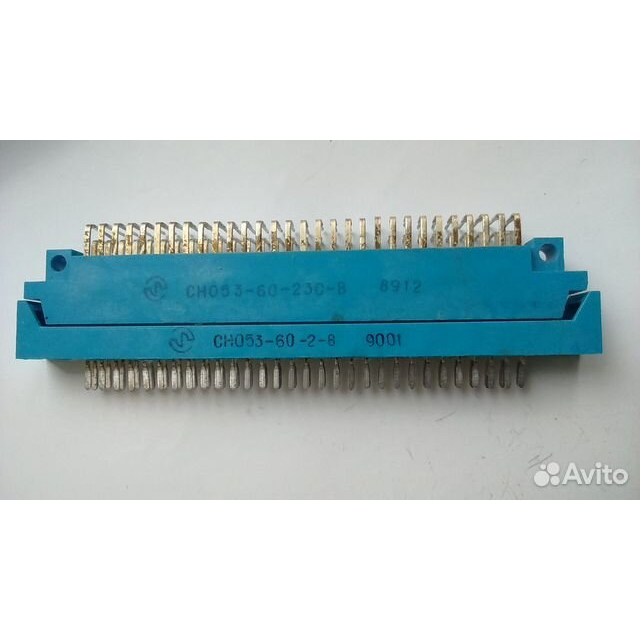

СНО53-60-23-В

СНО53‑60‑23‑В — это низкочастотный прямоугольный электрический разъем‑вилка, разработанный по отечественным стандартам и широко применяемый в радио‑, электро‑ и контрольно‑измерительной аппаратуре. Ниже — основные технические и конструктивные особенности.

Назначение и область применения

СНО53‑60‑23‑В предназначен для коммутации цепей постоянного и переменного тока (частотой до примерно 3 МГц), а также импульсных сигналов в аппаратуре различного назначения. Такие разъёмы часто используются в вычислительных комплексах, приборах, автоматизированных системах управления и другом оборудовании с печатным монтажом.

Основные электрические параметры

• Номинальное напряжение в цепях постоянного и переменного тока — до 250 В (амплитудное значение).

• Рабочий ток — до 2 А в целом по разъёму; по отдельным контактам часто указывается до 1 А.

• Сопротивление изоляции между контактами — не менее 5000 МОм, что обеспечивает высокую электрическую прочность изоляции.

• Сопротивление контактов — не более нескольких десятков миллиом (обычно до 10–15 мОм), что минимизирует падение напряжения и потери.

Конструкция и монтаж

• Вилка имеет 60 контактов с шагом 2,5 мм, что типично для серии СНО53 с низкочастотной прямоугольной структурой.

• Используется врубное сочленение (вилка входит в розетку без дополнительных винтов или защёлок), что упрощает соединение‑разъединение.

• Предназначен для печатного монтажа: контакты вставляются в отверстия печатной платы, диаметр установочных отверстий около 2,7 мм.

Условия эксплуатации

• Разъём выполнен во всеклиматическом исполнении, что позволяет использовать его в широком диапазоне внешних условий.

• Рабочий температурный диапазон обычно составляет от −60 до +100 °C, что делает его пригодным для работы в условиях Крайнего Севера, пустыни и промышленных сред.

• Относительная влажность до 98% при соответствующих температурах, без существенного ухудшения параметров.

Материалы и ресурс

• Корпус выполняется из термостойкой пластмассы, обеспечивающей электрическую изоляцию и механическую прочность.

• Контакты покрываются серебром, что обеспечивает хорошую проводимость и устойчивость к окислению.

• Ресурс — порядка 500 циклов соединения‑разъединения, при этом наработка разъёма может достигать 10 000 часов работы.
