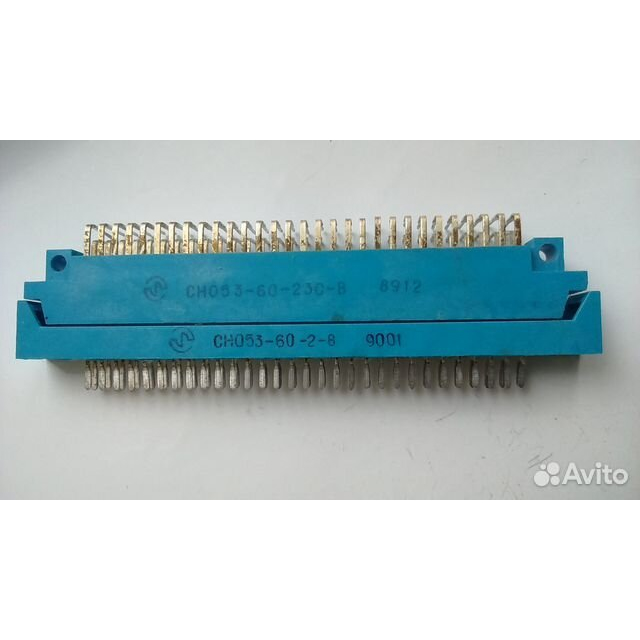

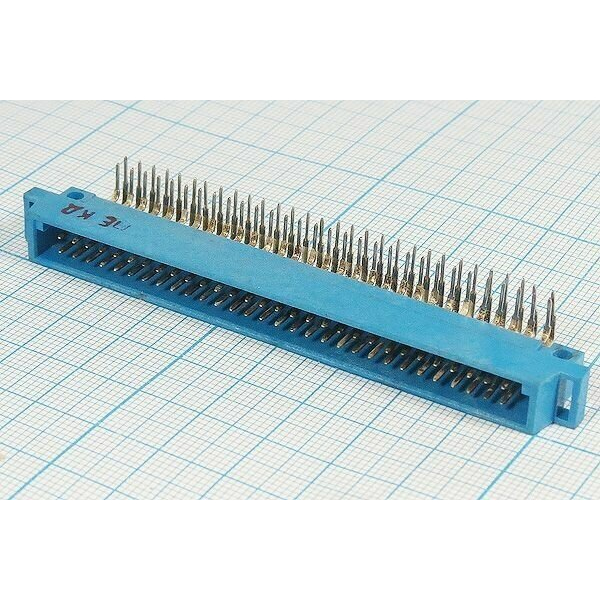

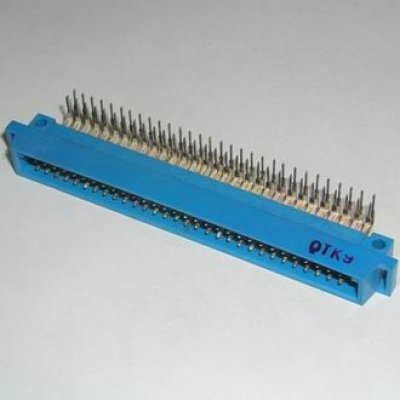

СНО53-60-2: 60-контактный разъём для надёжного соединения электроцепей

СНО53-60-2 — низкочастотный прямоугольный разъём серии СНО53, предназначенный для коммутации электрических цепей в электронной, измерительной и промышленной аппаратуре. Исполнение с 60 контактами помогает компактно организовать передачу сигналов и питания между блоками устройства, кабельными жгутами и печатными узлами.

Назначение СНО53-60-2

Разъёмы типа СНО53 применяют там, где требуется многоконтактное разъёмное соединение с устойчивыми электрическими параметрами. Конструкция рассчитана на многократное сочленение и расчленение, что удобно для оборудования, нуждающегося в техническом обслуживании, диагностике или замене отдельных модулей.

СНО53-60-2 может использоваться в следующих областях:

• Контрольно-измерительные приборы и испытательные комплексы.

• Системы автоматизации и управления технологическими процессами.

• Промышленная электроника и шкафное оборудование.

• Вычислительные, телекоммуникационные и радиоэлектронные устройства.

• Внутриблочные соединения, кабельные сборки и модульные конструкции.

Разъём относится к низкочастотному классу и рассчитан на работу в цепях постоянного, переменного и импульсного тока. Для серии СНО53 в зависимости от конкретного исполнения указываются рабочие параметры до 250 В и до 2 А на контакт; при подборе важно сверять паспорт именно нужной модификации, поскольку геометрия, способ монтажа и допустимые электрические нагрузки могут различаться.

Ключевые особенности

Главная особенность СНО53-60-2 — наличие 60 контактов. Такая контактная группа позволяет объединить в одном соединителе большое количество линий: сигнальные цепи, управляющие команды, питание маломощных узлов, дискретные входы и выходы.

Для распространённых исполнений серии характерны:

• Прямоугольная форма корпуса, удобная для плотной компоновки аппаратуры.

• Врубное сочленение ответных частей.

• Двухрядное расположение контактов.

• Возможность исполнения для печатного или объёмного монтажа.

• Применение пайки для подключения проводников в соответствующих кабельных вариантах.

• Серебряное покрытие контактов в ряде модификаций для стабильного электрического контакта.

• Ресурс до 500 циклов сочленения-расчленения.

• Эксплуатация при повышенной влажности и в широком температурном диапазоне, зависящем от исполнения.

Технические параметры

Ниже приведены ориентировочные параметры, встречающиеся у разъёмов семейства СНО53 с 60 контактами. Точные данные определяются полным обозначением изделия и конструкторской документацией.

Для одного из вариантов СНО53-60/95-2-В указывается 60 контактов, хвостовики кабельной розетки для объёмного монтажа пайкой и всеклиматическое исполнение. У отдельных исполнений с прямыми хвостовиками могут отличаться допустимые напряжение, ток, температурный диапазон и габариты, поэтому буквенно-цифровой индекс после основного обозначения имеет практическое значение.

Как расшифровать обозначение

Маркировка СНО53-60-2 обычно читается следующим образом:

• СНО53 — серия прямоугольных низкочастотных соединителей.

• 60 — число контактов.

• 2 — код конструктивного исполнения, который следует уточнять по документации на конкретную модификацию.

Например, в исполнении СНО53-60/95-2-В индекс «2» связывают с хвостовиками кабельной розетки, предназначенными для объёмного монтажа пайкой, а «В» обозначает всеклиматическое исполнение.

Что учитывать при подборе

При выборе разъёма СНО53-60-2 недостаточно ориентироваться только на число контактов. Необходимо сопоставить полное обозначение имеющейся ответной части и проектные требования оборудования.

Проверьте:

• Тип контактной части: вилка или розетка.

• Способ установки: печатный либо объёмный монтаж.

• Геометрию корпуса, длину изолятора и расположение хвостовиков.

• Шаг и число рядов контактов.

• Тип сопряжения с ответной частью.

• Допустимые значения напряжения и тока.

• Требования к температуре, влажности, вибрации и климатическому исполнению.

• Материал и покрытие контактов.

• Совместимость с используемым кабелем, проводом или печатной платой.

Пример применения

В шкафу автоматизации 60-контактный СНО53-60-2 может объединять кабель от панели управления с внутренним модулем. Через один разъём передаются сигналы датчиков, команды на исполнительные механизмы, линии индикации и вспомогательное питание. При сервисном обслуживании модуль можно отключить без раздельного отсоединения десятков проводов.

СНО53-60-2 остаётся практичным решением для аппаратуры, где важны компактная многоконтактная коммутация, ремонтопригодность и надёжное соединение электрических цепей.
