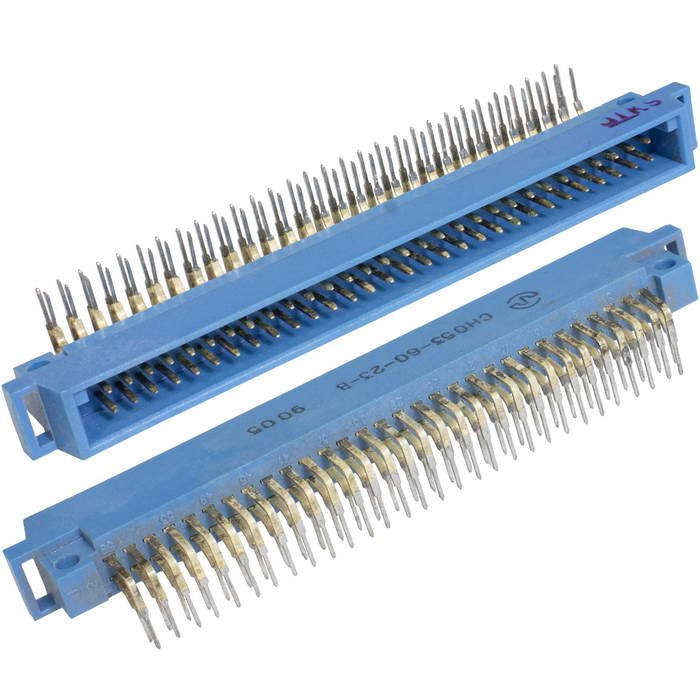

СНО51-40-23С-В — это прямоугольная низкочастотная электрическая вилка (штыревая часть соединителя) серии СНО51, предназначенная для печатного монтажа с угловым расположением хвостовиков и фиксацией в плате, во всеклиматическом исполнении.

Назначение и область применения

Соединители типа СНО51 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они работают в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока при напряжении до 250 В (амплитудное) и токе до 2 А.

Вилки СНО51-40-23С-В широко применяются в электро-, радио- и контрольно‑измерительных приборах, где требуется надёжное многоконтактное соединение с возможностью частых сочленений/расчленений.

Расшифровка обозначения СНО51-40-23С-В

• СНО — тип соединителя: прямоугольный низкочастотный.

• 51 — номер разработки (серия СНО51).

• 40 — количество контактов: 40.

• 23 — конструктивное исполнение хвостовиков:

  • 23 — хвостовики вилок для углового монтажа в отверстия печатной платы с фиксацией.

• С — поставка вилок со скобами для фиксации (дополнительный элемент крепления).

• В — всеклиматическое исполнение по ГОСТ 15150‑69 (работа в широком диапазоне температур и влажности).

Полное заводское обозначение иногда записывается как СНО51-40/69×9В-23С-В , где «69×9» — условный габарит корпуса (длина × ширина).

Конструкция и монтаж

• Тип корпуса : блочный (приборный), прямоугольный.

• Вид сочленения : врубной (вилка вставляется в ответную розетка). Есть также самозапирающиеся варианты в серии, но для 23С-В типично врубное исполнение.

• Хвостовики : угловые, для монтажа в отверстия печатной платы с фиксацией (пайка выводов в плату).

• Контакты : штыревые, плоские, материал — латунь, покрытие — серебро (Ag).

• Изолятор : пластиковый, обычно чёрного цвета.

• Монтаж проводов : к хвостовикам контакты присоединяются пайкой; в варианте 23 это монтаж непосредственно в плату.

Габаритные размеры типичны для этой типономинации: около 69 × 9 × 18 мм (длина × ширина × высота корпуса), шаг контактов — 2,5 мм , два ряда контактов.

Электрические параметры

Для серии СНО51 (в том числе для вилки 40-контактной) характерны следующие параметры:

• Максимальное рабочее напряжение :

  • до 150 В при шаге 2,5 мм (для 40‑контактных исполнений обычно используется этот ряд).

• Максимальный рабочий ток на контакт : до 1 А (при шаге 2,5 мм).

• Сопротивление контакта : не более 0,01 Ом (10 мОм).

• Сопротивление изоляции (в нормальных условиях): не менее 1000 МОм .

Климатические и механические характеристики

Исполнение В означает всеклиматическое исполнение по ГОСТ 15150‑69:

• Рабочая температура : от −60 до +85 °C .

• Относительная влажность : до 98% при +35 °C.

• Атмосферное давление : до 1,33·10⁻⁴ кПа (работа в условиях пониженного давления).

• Вибрация : синусоидальная, диапазон частот 1–500 Гц , ускорение до 40 g .

• Удары :

  • одиночного действия — до 1000 g ,

  • многократного действия — до 150 g .

Надёжность и ресурс

• Минимальная наработка : не менее 10 000 часов .

• Количество сочленений‑расчленений : не менее 500 .
