Назначение

ШРУ6НГ6 Коннектор «5» — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР55. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре, а также для быстрого соединения и разъединения проводов, кабелей, узлов и блоков. Разъём применяется в промышленной аппаратуре, где требуется передача переменного и постоянного тока при низких частотах и высоких токах через силовые контакты увеличенного диаметра.

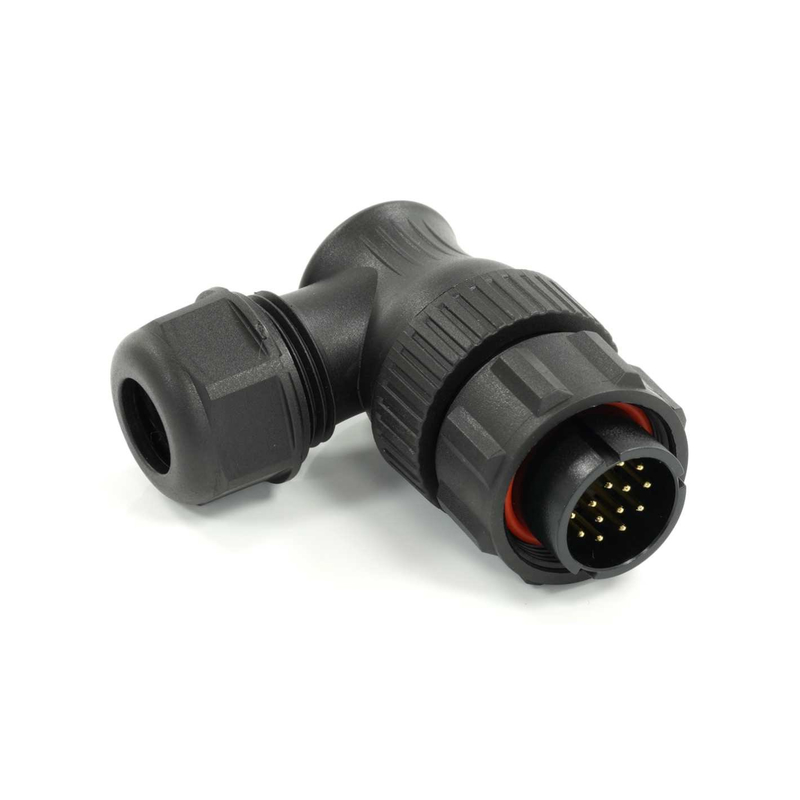

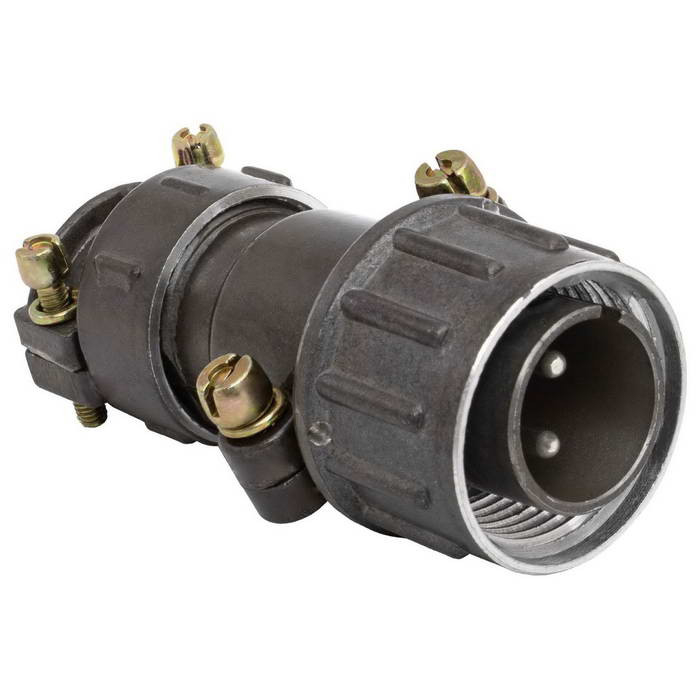

Конструктивно это разъём с угловым патрубком и гайкой для неэкранированного кабеля. Угловой патрубок позволяет подводить кабель под углом к оси сочленения, что удобно при монтаже в стеснённых условиях, а гайка обеспечивает фиксацию неэкранированного кабеля в корпусе вилки.

Подтверждённые особенности и характеристики

Контактная система

Вилка имеет 6 контактов, разделённых на две группы по диаметру и токовой нагрузке. Три контакта диаметром 2,5 мм рассчитаны на рабочий ток до 25 А и имеют сопротивление не более 1 мОм. Три контакта диаметром 9 мм рассчитаны на рабочий ток до 200 А и имеют сопротивление не более 0,15 мОм. Такое сочетание контактов обозначается как 3 контакта по 2,5 мм плюс 3 контакта по 9 мм.

Электрические параметры

• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц для переменного и постоянного тока.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контактов диаметром 9 мм — не более 0,15 мОм.

Механические и эксплуатационные свойства

Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надёжный контакт. Монтаж выполняется пайкой. Покрытие контактов — никель, в некоторых вариантах исполнения применяется серебро. Корпус изготовлен из пластмассы.

Ресурс изделия составляет до 500 циклов сочленений-расчленений. Наработка — не менее 1000 часов. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Гарантийный срок хранения обеспечивает долговечность изделия.

Расшифровка обозначения

Маркировка ШРУ6НГ6 построена по системе условных обозначений соединителей серии ШР55 и читается следующим образом:

1. ШР — тип соединителя.
2. 55 — условный размер корпуса.
3. У — угловой патрубок кабельной части.
4. 6 — сочетание контактов: три диаметром 2,5 мм и три диаметром 9 мм.
5. Н — гайка для неэкранированного кабеля.
6. Г — вилка.
7. Вторая 6 — повтор обозначения сочетания контактов.
8. Н — никелевое покрытие контактов.
9. М — пластмассовый корпус (иногда в обозначении опускается).

Применение

ШРУ6НГ6 Коннектор «5» применяется для соединения и разъединения проводов, кабелей, узлов и блоков в промышленной аппаратуре. Благодаря сочетанию силовых контактов разного диаметра вилка подходит для цепей, где одновременно требуется передача значительных токов до 200 А по контактам диаметром 9 мм и более умеренных токов до 25 А по контактам диаметром 2,5 мм. Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и правильность подключения, а паяный монтаж — стабильное электрическое соединение.

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что допускает его использование в различных климатических условиях. Подтверждённая приемка «5» свидетельствует о соответствии изделия установленным требованиям по данной категории приёмки. Артикул товара — 11544, категория — ШРУ, производитель — Коннектор.
