Назначение

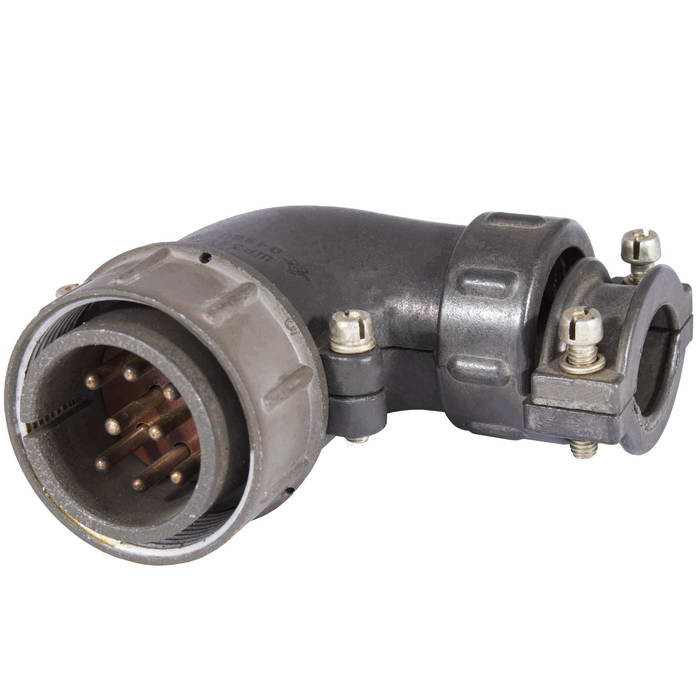

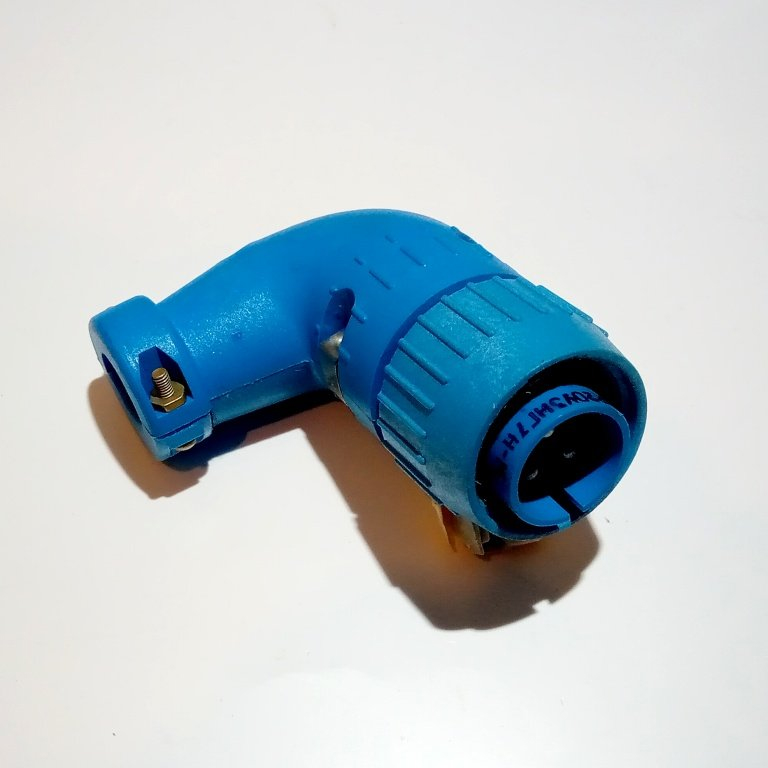

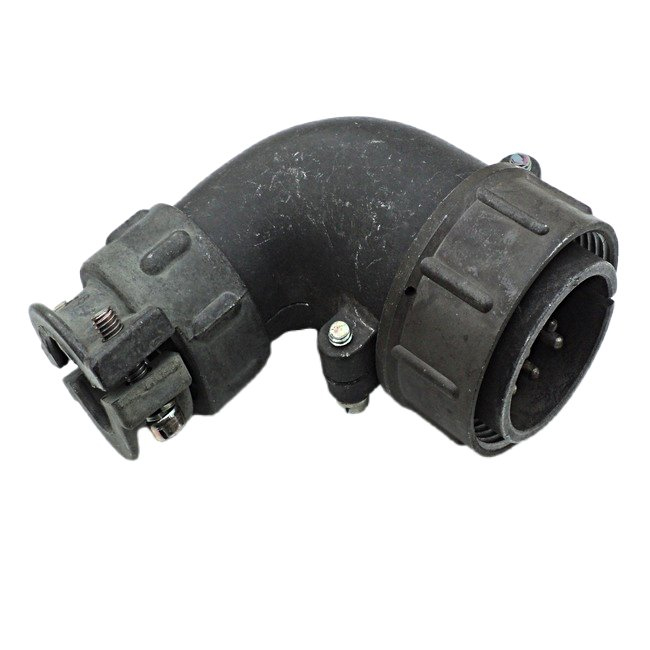

ШРУ31НГ3 ВИЛКИ Коннектор «5» (артикул 11528) — кабельная вилка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для объёмного монтажа и применяется для соединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Такие соединители востребованы там, где требуется высокая надёжность контакта и устойчивость к механическим нагрузкам, в том числе в промышленных системах.

Категория товара — ШРУ, производитель — Коннектор. Исполнение вилки кабельное, с угловым патрубком, что удобно при прокладке кабеля под углом к оси сочленения.

Конструктивные особенности

Вилка имеет корпус условного размера 55 миллиметров, резьбовое сочленение и угловой патрубок (обозначение «У»). Буква «Н» в наименовании указывает на наличие гайки, а «Г3» — на исполнение для неэкранированного кабеля. Соединитель рассчитан на объёмный монтаж.

Конструкция включает 31 контакт различного диаметра, что позволяет коммутировать цепи с разными токами в одном соединении:

• 14 контактов диаметром 1,5 миллиметра — ток до 20 ампер;
• 14 контактов диаметром 2,5 миллиметра — ток до 35 ампер;
• 3 контакта диаметром 3,5 миллиметра — ток до 40 ампер.

Максимальная суммарная нагрузка составляет до 512 ампер. Рабочее напряжение — до 850 вольт постоянного или переменного тока частотой до 3 мегагерц.

Электрические параметры

Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом. Переходное сопротивление контакта находится в диапазоне от 0,75 до 2,5 миллиома, что обеспечивает стабильность соединения при длительной эксплуатации.

Ресурс и надёжность

Гарантированный ресурс включает не менее 500 циклов сочленения и расчленения, а наработка составляет 1000 часов. Изделие устойчиво к вибрационным и ударным воздействиям — ударные нагрузки достигают 5000 метров на секунду в квадрате.

Условия эксплуатации

Соединитель работоспособен в широком диапазоне условий:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия;
• относительная влажность — до 98 процентов;
• атмосферное давление — от 1,33 умноженного на 10 в минус четвёртой степени паскаля до 50,6 умноженного на 10 в четвёртой степени паскаля.

Климатическое исполнение — УХЛ. Срок хранения достигает 15 лет. Приёмка изделия — «5».

Область применения

Вилка применяется для соединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая промышленные системы, где необходимы высокая надёжность и стойкость к вибрациям. Резьбовое сочленение и гайка обеспечивают плотную фиксацию ответной части, а угловой патрубок упрощает монтаж в стеснённых условиях.
