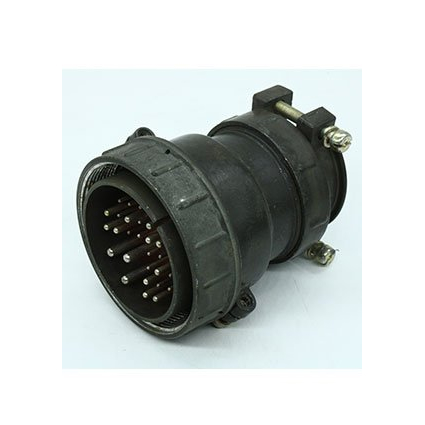

ШРУ31НГ3 Коннектор «5»

Цена:

1350 ₽

Производитель: Коннектор

Технические характеристики

Судя по расшифровке ряда подобных индексов (например, ШР55У31НГ3, ШР55П31НГ3), вероятнее всего под «ШРУ31НГ3 коннектор 5» вы имеете в виду низкочастотный цилиндрический соединитель ШР‑серии с числом контактов 31 и определённым типом корпуса и патрубка, применяемый в электрических цепях постоянного и переменного тока. Ниже описание именно такого типа разъёма, но без упоминания цен.

ШР‑серии — это цилиндрические электрические соединители (разъёмы) объемного монтажа, предназначенные для соединения и разъединения цепей в электронной и радиотехнической аппаратуре.
«Коннектор „5“» обычно означает, что речь идёт о серии ШР55 , где число «55» отражает условный размер корпуса, а «НГ3» — вид соединителя (для неэкранированного кабеля, тип контактов и вариант сочетания контактных диаметров).

На примере очень близкого аналога ШР55У31НГ3 (который по структуре идентичен вашему запросу):

ШР — тип соединителя (гибридный цилиндрический низкочастотный).
55 — условный размер корпуса (диаметр, определяющий типоразмер).

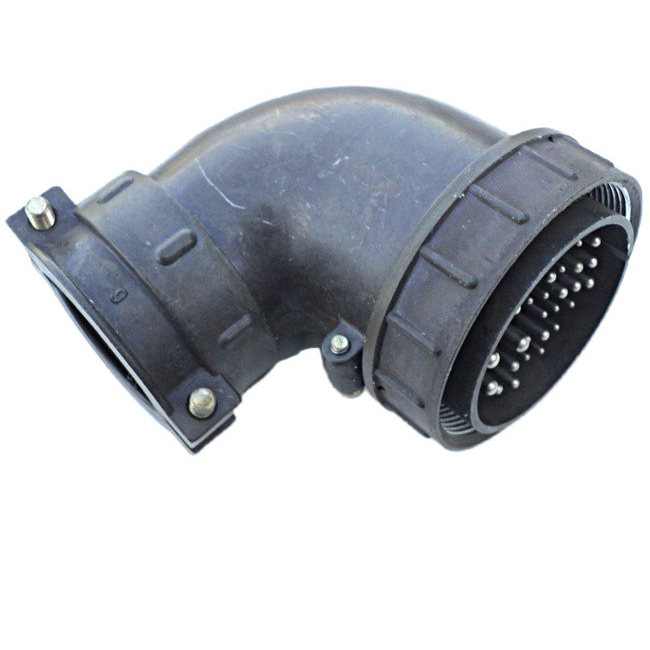

У — конструктивное исполнение: угловой патрубок (есть ещё П — прямой, без патрубка).
31 — количество контактов в одном разъёме (31 цепь/провод).
Н — вид гайки патрубка: для неэкранированного кабеля (в отличие от «Э» для экранированного).
Г — тип контактов кабельной части: «вилка» (Г) или «розетка» (Ш).

Подобные ШР‑коннекторы рассчитаны на:

рабочее напряжение до примерно 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до 3 МГц ;
широкий диапазон рабочих температур, в типовых исполнениях порядка от –60 до +60 °C.

Контакты обычно выполнены с серебряным или сереброниковым покрытием , что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.

Сочленение между вилкой и розеткой — резьбовое , корпуса имеют одношпоночную поляризацию , чтобы соединитель не мог вставляться «вкривь» и имел фиксированную ориентацию.
Контакты монтируются методом пайки непосредственно к проводам или кабелю; патрубок и гайка обеспечивают фиксацию и механическую разгрузку кабеля.
Соединитель делается из двух частей: блочной (приборной) — устанавливается на корпус устройства и кабельной (вилка или розетка) — крепится на кабеле.

Такие коннекторы типичны для:

электронной, радиоаппаратуры и измерительных систем;
блоков питания, управления и сигнализации, где требуется надёжное многоконтактное соединение с возможностью многократного расстыкования;
военных, промышленных и специализированных отраслей, где важны стойкость к вибрациям, температуре и число циклов включения/выключения (обычно до нескольких сотен сочленений‑расчленений).

Если уточните точный полный индекс (ШРxxУ31НГ3 или другой вариант), можно детализировать именно вашу модификацию по типу патрубка, посадочным размерам и раскладке контактных диаметров.
