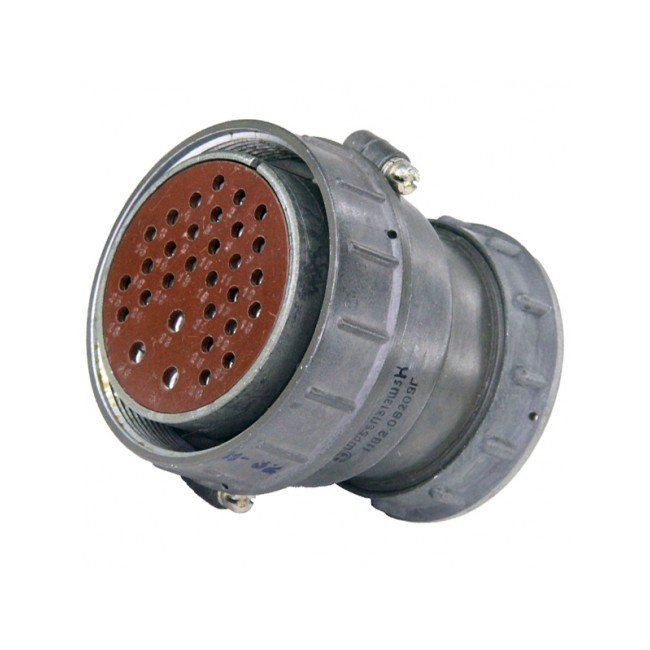

ШРУ31ЭГ3Н — это низкочастотный цилиндрический электрический соединитель (разъём) отечественного производства, предназначенный для надёжного соединения электрических цепей в различных устройствах. Он относится к серии ШР с условным размером корпуса 31 и имеет маркировку вилки (Н — никелированные контакты, 3 — тип сочетания контактов, ЭГ — экранированный вариант с угловым патрубком и гайкой).

Основные характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочая температура — от -60 до +60 °C, с возможностью кратковременного нагрева контактов до +110 °C. Обеспечивает минимум 500 сочленений-расчленений и наработку 1000 часов.

Применение

ШРУ31ЭГ3Н используется в электро- и радиоаппаратуре, контрольно-измерительных приборах для соединения проводов, кабелей, узлов и блоков. Подходит для экранированных кабелей благодаря специальной конструкции с угловым патрубком и гайкой. Климатическое исполнение УХЛ, негерметичный тип.

Конструкция

Вилка имеет резьбовое сочленение нормальных габаритов, пластмассовый корпус (М) и никелированные контакты. Условное число контактов — 3, что определяет его маркировку. Выдерживает вибрации (до 5000 Гц), удары и пониженное давление (до 1,3·10^{-4} Па).
