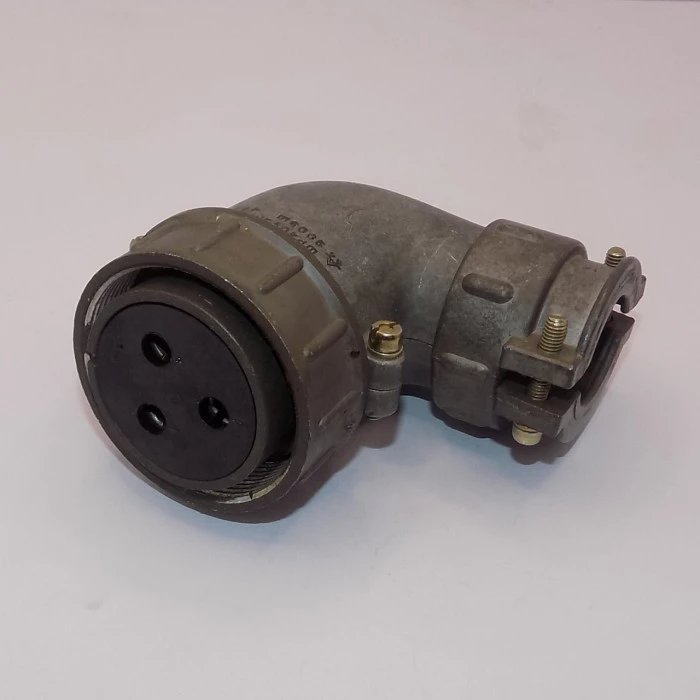

ШРУ23НШ1 «5» Коннектор

Цена:

1100 ₽

Производитель: Коннектор

Технические характеристики

ШРУ23НШ1 — это низкочастотный цилиндрический соединитель (разъём) семейства ШР, разработанный по советским/российским стандартам и широко применяемый в радиоэлектронной и промышленной аппаратуре. Буквенный «шифр» в обозначении указывает на тип соединителя, конструкцию и исполнение, а цифра «23» означает количество контактов.

Условное обозначение ШРУ23НШ1 обычно расшифровывается так:

«ШР» — соединитель типа ШР (низкочастотный цилиндрический, резьбового сочленения).
«У» — кабельная часть с угловым патрубком (либо другое конструктивное исполнение, зависит от конкретного ТУ).
«23» — число контактов.
«Н» — негерметичный вариант (сохраняет электрические параметры, но не рассчитан на прямое попадание воды/пыли без дополнительной защиты).
«Ш1» — исполнение по серии контактов (набор диаметров и токовых нагрузок).

В типовом исполнении ШР55‑серии с «конфигурацией Ш1» (23 контакта) применяется следующий набор:

16 контактов диаметром 1,5 мм;
2 контакта диаметром 2,5 мм;
3 контакта диаметром 3,5 мм;
2 контакта диаметром 5,5 мм.

Рабочие токи и напряжения зависят от диаметра контакта, но для всей серии ШР55 с набором Ш1 типичны:

амплитудное напряжение до 850 В;
сопротивление изоляции в нормальных условиях не менее 5000 МОм;
допустимые токи на контактах 1,5/2,5/3,5/5,5 мм находятся в диапазоне десятков ампер, с общей максимальной токовой нагрузкой на разъём до порядка 500 А (точно по ТУ).

Корпус соединителя обычно выполняется из алюминиевого сплава (например, АЛ‑11 или аналоги), что обеспечивает прочность, лёгкий вес и устойчивость к внешним механическим воздействиям. Разъём рассчитан на многократные сочленения–расчленения (до порядка 500 циклов) и имеет значительную наработку и срок сохраняемости (обычно 1000 часов и порядка 15 лет при соблюдении условий хранения).

Климатическое исполнение чаще всего соответствует категории УХЛ (универсальное, для применения в помещениях и при умеренном воздействии наружных факторов), при необходимости аппаратура дополнительно защищается от пыли и влаги средствами монтажа.

Если уточните, в каком именно виде вам нужен ШРУ23НШ1 (приборная часть «коннектор‑5» как вилка или розетка, или просто общий тип разъёма), можно детальнее расписать типоразмеры, схему разводки контактов и рекомендации по присоединению к кабелю.

Описание

Назначение соединителя ШРУ23НШ1

ШРУ23НШ1 — низкочастотный цилиндрический соединитель (разъём) семейства ШР, разработанный по советским и российским стандартам. Он предназначен для электрического соединения кабельных линий с приборами, блоками и шкафами радиоэлектронной и промышленной аппаратуры. Разъём применяется там, где требуется надёжная передача сигнала и питания по большому числу цепей одновременно.

В каталоге товар отнесён к категории ШРУ, производитель указан как «Коннектор», артикул — 11515. Исполнение «коннектор 5» относится к приборной части соединителя. Приёмка — «5».

Расшифровка условного обозначения

Буквенно-цифровой шифр в маркировке описывает тип соединителя, его конструкцию и число контактов:

ШР — соединитель типа ШР: низкочастотный цилиндрический, резьбового сочленения.
У — кабельная часть с угловым патрубком либо иное конструктивное исполнение в зависимости от конкретных технических условий.
23 — количество контактов.
Н — негерметичный вариант: электрические параметры сохраняются, но прямое попадание воды и пыли без дополнительной защиты не допускается.
Ш1 — исполнение по серии контактов, задающее набор диаметров и токовых нагрузок.

Контакты и электрические параметры

В типовом исполнении серии ШР55 с конфигурацией Ш1 на 23 контакта применяется следующий набор контактов:

16 контактов диаметром 1,5 мм.
2 контакта диаметром 2,5 мм.
3 контакта диаметром 3,5 мм.
2 контакта диаметром 5,5 мм.

Рабочие токи и напряжения зависят от диаметра контакта. Для серии ШР55 с набором Ш1 типичны амплитудное напряжение до 850 В и сопротивление изоляции в нормальных условиях не менее 5000 МОм. Допустимые токи на контактах диаметром 1,5, 2,5, 3,5 и 5,5 мм лежат в диапазоне десятков ампер, а общая максимальная токовая нагрузка на разъём достигает порядка 500 А — точные значения определяются техническими условиями.

Конструкция и ресурс

Корпус соединителя обычно изготавливается из алюминиевого сплава, например АЛ-11 или аналогичного. Это обеспечивает прочность, малый вес и устойчивость к внешним механическим воздействиям. Разъём рассчитан на многократные сочленения и расчленения — до порядка 500 циклов — и имеет значительную наработку и срок сохраняемости: обычно 1000 часов и порядка 15 лет при соблюдении условий хранения.

Климатическое исполнение чаще всего соответствует категории УХЛ: универсальное, для применения в помещениях и при умеренном воздействии наружных факторов. При необходимости аппаратура дополнительно защищается от пыли и влаги средствами монтажа.

Применение

Соединитель востребован в радиоэлектронной и промышленной аппаратуре, где нужно коммутировать кабельные линии с приборами и блоками. Исполнение «коннектор 5» применяется как приборная часть разъёма. Для точного подбора типоразмеров, схемы разводки контактов и рекомендаций по присоединению кабеля необходимо уточнить, в каком именно виде требуется ШРУ23НШ1 — как вилка или розетка.
