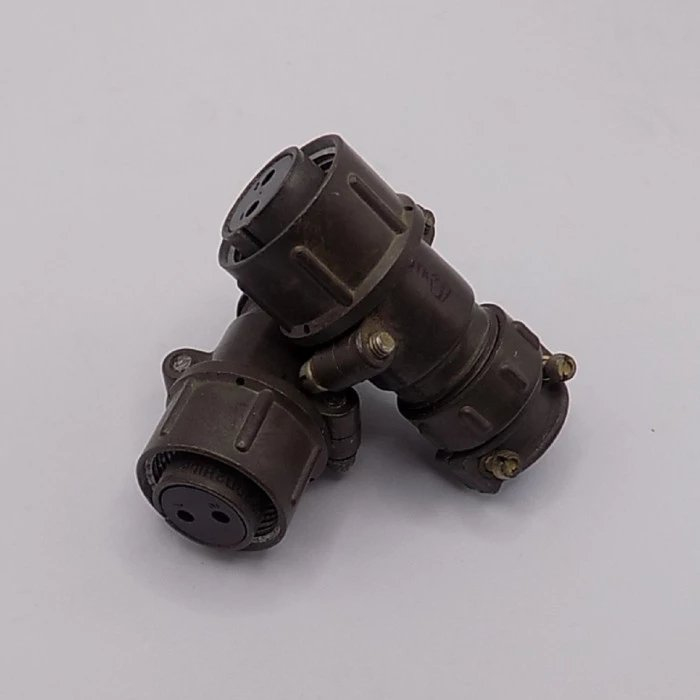

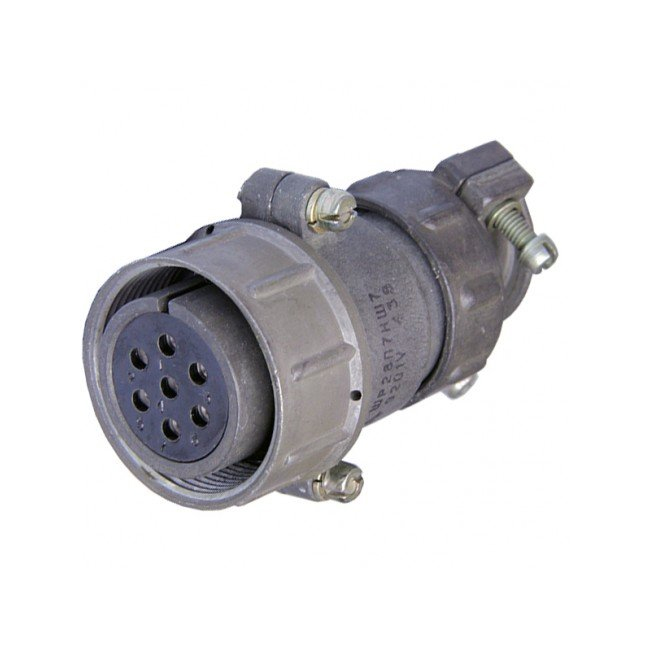

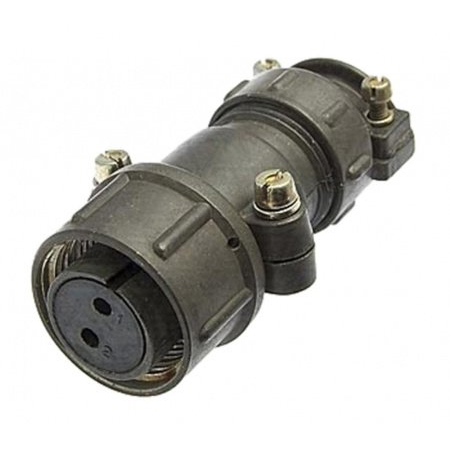

Назначение соединителя

ШРСК6НШ6 Коннектор «5» — кабельный низкочастотный цилиндрический соединитель из серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для монтажа экранированных и неэкранированных кабелей в цепях с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители серии ШР традиционно используются в радиоэлектронной и радиотехнической аппаратуре, а также в силовых и сигнальных цепях общего назначения.

Расшифровка условного обозначения

В каталогах и технической документации данный соединитель чаще встречается под обозначением ШР55П6НШ6 или ШР55-П6-НШ6. Условное обозначение читается следующим образом:

• ШР — тип серии низкочастотных цилиндрических соединителей.
• 55 — условный размер корпуса.
• П — прямой патрубок (существует также исполнение У — с угловым патрубком).
• 6 — количество контактов, в типичном сочетании три контакта диаметром 2,5 мм и три контакта диаметром 9 мм.
• Н — гайка патрубка для неэкранированного кабеля.
• Ш6 — часть соединителя «вилка» с комбинацией контактов 6.

Для уточнения конкретного исполнения образца ШРСК6НШ6 следует определить, идёт ли речь о вилке или о розетке, а также в каком техническом условии или стандарте выполнено изделие.

Подтверждённые технические особенности

Для типичного аналога ШР55П6НШ6 указываются следующие параметры:

• Максимальная токовая нагрузка: до 35 А на контакте малого диаметра 2,5 мм и до 200 А на контакте большого диаметра 9 мм, суммарно до 675 А на изделие.
• Амплитудное напряжение цепи: до 850 В.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Климатическое исполнение: УХЛ, негерметичное, допускается наружное применение при внешней защите от пыли и влаги.
• Количество циклов сочленения и расчленения: порядка 500.
• Ресурс: не менее 1000 часов наработки.

Корпус изделия изготавливается из пластмассы. Контактные стержни имеют покрытие серебром или никелем в зависимости от исполнения. Соединение выполняется резьбовым присоединением с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при подключении и устойчивость к вибрационным нагрузкам.

Применение и монтаж

Соединитель применяется для подключения кабельных линий к аппаратуре в условиях, где требуется механическая фиксация разъёма и защита от вибрации. Резьбовое соединение корпусов и одношпоночная поляризация исключают ошибку при стыковке и обеспечивают стабильный электрический контакт. Исполнение с гайкой патрубка под неэкранированный кабель позволяет выполнять монтаж без экранирующей оплётки, а негерметичное исполнение УХЛ допускает эксплуатацию вне помещений при условии внешней защиты от пыли и влаги.

Приёмка и характеристики поставки

Для данной позиции указана приёмка «5». Артикул изделия — 11512, категория — ШРСК, производитель — Коннектор. Краткое описание из каталога не приводится, поэтому при подборе аналога или уточнении спецификации следует опираться на расшифровку обозначения и перечисленные выше параметры. Точное сочетание контактов и чертёж конкретного образца рекомендуется уточнять отдельно.
