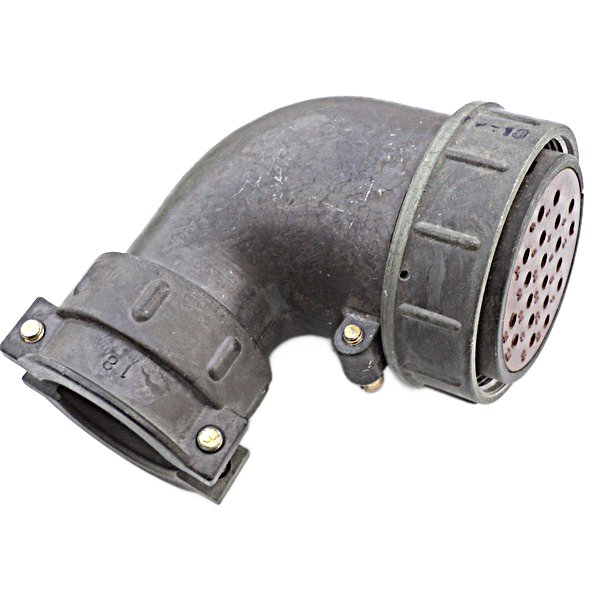

ШРСК3НШ3 — это обозначение приборной вилки из серии соединителей ШР (солидных разъёмов), используемых в радиоэлектронной и радиотехнической аппаратуре. Эти разъёмы предназначены для надёжного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Они состоят из вилки и розетки, могут быть блочными или кабельными, с резьбовым соединением и одношпоночной поляризацией корпусов.

Расшифровка обозначения

Обозначение ШРСК3НШ3 расшифровывается следующим образом:

• ШР — тип соединителя.

• 32 (или аналогичный размер) — условный размер корпуса.

• СК — конструктивное исполнение приборной части (блочной вилки).

• 3 — сочетание контактов (обычно 12 контактов диаметром 1,5 мм).

• Н — покрытие контактов никелем (без буквы — серебро).

• Ш — вилка (Г — розетка).

• 3 — серия или модификация.​

Технические характеристики

Соединители выдерживают до 500 циклов сочленений-расчленений и имеют минимальную наработку 1000 часов. Они устойчивы к синусоидальной вибрации (1–5000 Гц, ускорение до 300 м/с² или 30 g), механическим ударам (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженному давлению (1,3×10⁻⁴ Па). Сопротивление изоляции — не менее 5000 МОм, материал контактов — серебро или никель, климатическое исполнение — УХЛ (негерметичный).

Применение

Такие разъёмы применяются в аппаратуре для работы в нормальных климатических условиях, с экранированными или неэкранированными кабелями. Они обеспечивают надёжность в условиях вибраций, ударов и переменных температур.
