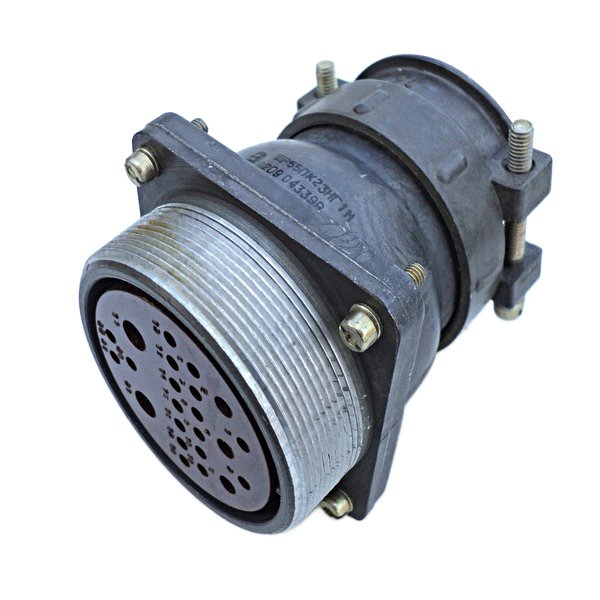

ШРСК3НГ3Н — это розетка приборная (блочная часть) из серии низкочастотных цилиндрических соединителей ШР общего назначения. Она предназначена для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический).

• Условный размер корпуса (например, 32 или аналогичный в серии).

• СК — конструктивное исполнение приборной части с угловым патрубком.

• 3 — сочетание контактов (обычно 12 контактов диаметром 1,5 мм).

• Н — покрытие контактов никелем (альтернатива — серебро).

• Г3 — розетка с указанным типом контактов.

Технические характеристики

Соединители подходят для внутреннего и наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ по ТУ НКЦС.434410.504. Сопротивление изоляции — не менее 5000 МОм, количество сочленений — до 500 циклов, наработка — минимум 1000 часов.

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механический удар: одиночный до 5000 м/с² (500 g), многократный до 350 м/с² (35 g).

• Максимальная токовая нагрузка на контакт — около 10 А, общая — до 120 А (зависит от модели).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения цепей, включая приборы и шкафы. Сочленение резьбовое, поляризация одношпоночная.
