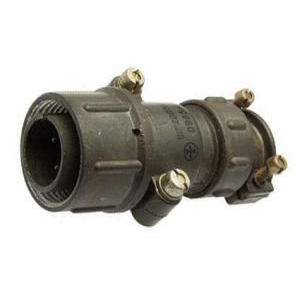

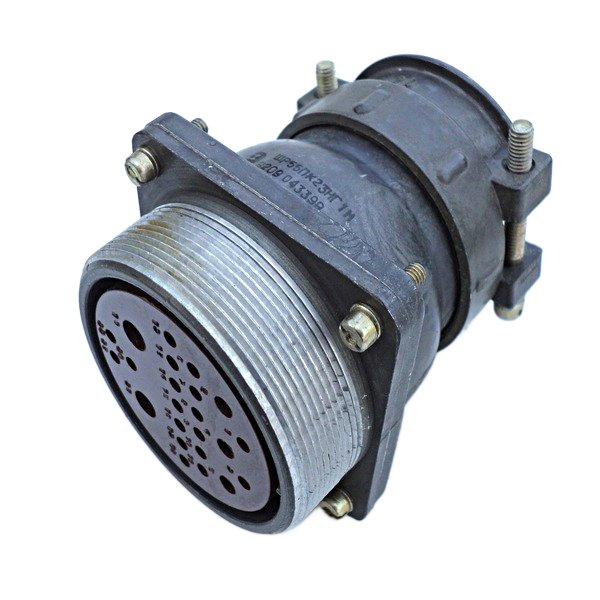

ШРСК3НГ3 — это обозначение приборной розетки из серии низкочастотных цилиндрических соединителей ШР советского/российского производства. Эти разъёмы предназначены для надёжного электрического соединения в аппаратуре с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Розетка имеет 12 контактов диаметром 1,5 мм с сопротивлением не более 2,5 мОм и токовой нагрузкой до 10 А на контакт (общая — до 120 А). Она негерметичная, исполнение УХЛ, контакты покрыты никелем (буква "Н"), поляризация одношпоночная, сочленение резьбовое.

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночный, 350 м/с² многократный), пониженное давление до 1,3×10⁻⁴ Па. Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 соединений и 1000 часов наработки.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая блочную установку без патрубка или с прямым/угловым патрубком. Соответствует вилкам серии ШР для совместимости.​
