Назначение изделия

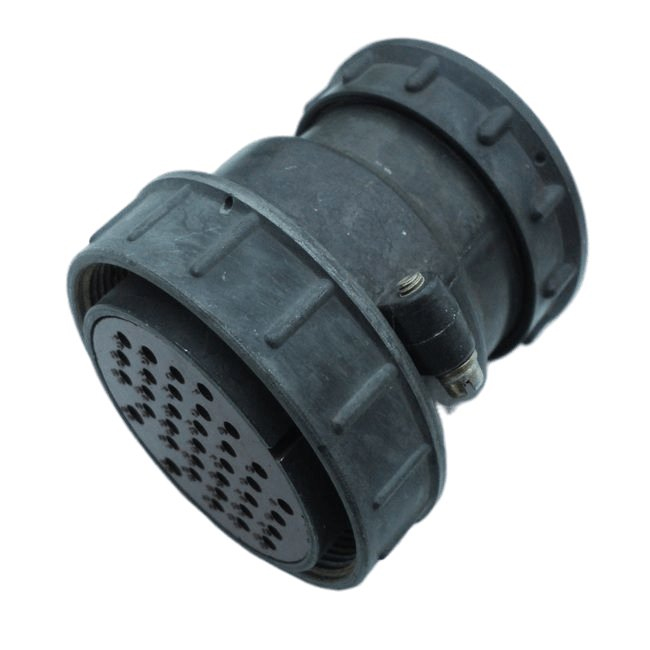

ШРСК3ЭГ3Н представляет собой розетку кабельную из серии низкочастотных цилиндрических соединителей ШР с резьбовым соединением и прямым патрубком. Основное назначение изделия — соединение и разъединение электрических цепей, а именно проводов, кабелей, узлов и блоков, в электро- и радиоаппаратуре, а также в промышленных установках.

Разъём применяется там, где требуется коммутация экранированных кабелей с сохранением экранирования цепей. Это делает его пригодным для работы в составе электрических и радиоэлектронных устройств, где важны как надёжный электрический контакт, так и защита сигнальных цепей от внешних помех.

Расшифровка обозначения

Структура обозначения ШРСК3ЭГ3Н аналогична другим разъёмам серии ШР и несёт следующую информацию:

• ШР — тип соединителя, цилиндрический штепсельный низкочастотный.
• СК — конструктивное исполнение с кабельным патрубком и гайкой для экранированного кабеля.
• 3 — номер контактного набора, то есть конкретное сочетание и количество контактов.
• Э — экранированный вариант исполнения.
• Г — обозначение вилки или розетки; в данном случае это гнездо, то есть розетка.
• Н — покрытие контактов никелем.

Таким образом, уже само обозначение указывает на экранированное кабельное исполнение розеточной части с никелевым покрытием контактов.

Подтверждённые особенности и технические данные

Розетка ШРСК…ЭГ… предназначена для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Это ключевой электрический параметр, определяющий область допустимого применения изделия.

Коннектор выполнен в цилиндрическом корпусе, как правило, из металла или пластика. Соединение резьбовое, патрубок под кабель прямой, предусмотрена гайка для фиксации и экранирования. Контакты помещены в диэлектрический изолятор, обычно карболит или аналогичный материал, который обеспечивает надёжную изоляцию и низкое сопротивление контакта.

Для близких по типу ШР-разъёмов указываются следующие эксплуатационные и электрические характеристики:

• рабочие температуры — как правило, от примерно минус 60 до плюс 60 градусов Цельсия;
• относительная влажность — до 98 процентов;
• стойкость к высоким вибрациям и ударным нагрузкам;
• длительный ресурс — порядка нескольких сотен или тысяч циклов соединения;
• допустимое напряжение — до 850 В;
• рабочие токи контактов — десятки ампер в зависимости от диаметра контакта;
• сопротивление контакта — доли или единицы миллиом;
• сопротивление изоляции — порядка тысяч мегаом.

Приёмка изделия согласно характеристике — «5».

Применение и условия эксплуатации

Изделие применяется в электрических и радиоэлектронных устройствах для соединения экранированных кабелей и обеспечения экранирования цепей. Типовые сферы использования — электро- и радиоаппаратура, промышленные установки, узлы и блоки, требующие разъёмного соединения с сохранением целостности экрана.

Благодаря резьбовому соединению обеспечивается механическая фиксация сочленённых частей, а кабельный патрубок с гайкой предназначен для заделки экранированного кабеля. Никелевое покрытие контактов способствует стабильности переходного сопротивления при эксплуатации.

Важное уточнение по модификации

Приведённые выше данные относятся к типовым представителям семейства ШРСК…ЭГ… и к близким по типу ШР-разъёмам. Для точного описания именно данной модификации по количеству и типу контактов, а также по габаритным размерам необходимо располагать полным обозначением изделия, например вида ШР55СК31ЭГ3Н или аналогичным. В предоставленных данных полное обозначение отсутствует, поэтому детальные сведения по числу контактов и геометрическим параметрам не приводятся, чтобы не указывать недостоверную информацию.
