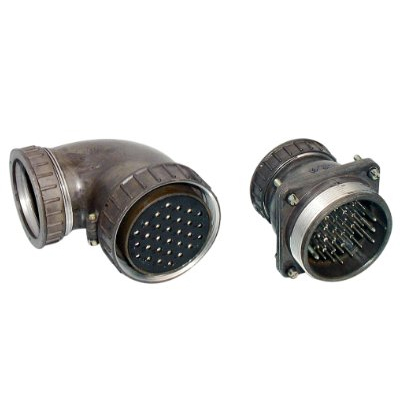

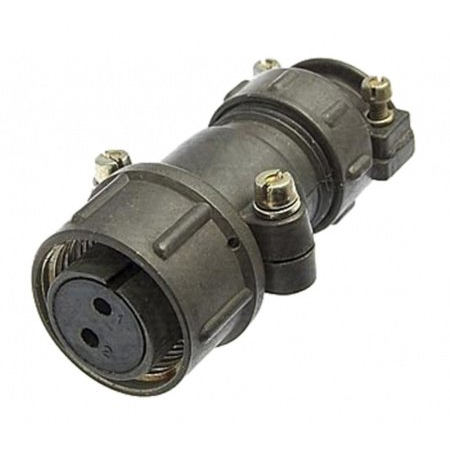

ШРПК6НШ6 «5» Коннектор

Цена:

4150 ₽

Производитель: Коннектор

Технические характеристики

ШРПК6НШ6 «5» — это тип низкочастотного цилиндрического соединителя (разъёма) семейства ШР, рассчитанного на эксплуатацию в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Такой разъём обычно используется в радиоэлектронной и радиотехнической аппаратуре, в том числе во встроенных или промышленных системах питания и силовых линиях.

По обозначению ШРПК6НШ6 можно понять ключевые параметры:

ШР — тип соединителя (низкочастотный цилиндрический).
П — конструктив с прямым патрубком (корпус‑«вилка» или «розетка» выходит прямо от плоскости корпуса).
К — кабельное исполнение (часть соединителя, рассчитанная на монтаж с кабелем).
6 — количество контактов (обычно 6 шт. разного диаметра, например 3×Ø2,5 мм и 3×Ø9 мм).
Н — гайка патрубка для неэкранированного кабеля.
Ш6 — «5‑я» или «6‑я» комбинация контактов (указывается, какие именно контакты большего и меньшего диаметра используются в данной сборке).

Для типоразмера ШР‑55 (к которому относится ШРПК6НШ6) обычно задаются такие характеристики:

Максимальное амплитудное напряжение цепи — до 850 В постоянного или переменного тока.
Рабочий ток на контакт:
- для контактов Ø2,5 мм — порядка 25–35 А,
- для контактов Ø9 мм — около 200 А.
Общая суммарная токовая нагрузка для блока из 6 контактов может достигать нескольких сотен ампер (до примерно 675 А при соответствующем сочетании).
Сопротивление изоляции в нормальных условиях — не менее порядка 5000 МОм, сопротивление контактов — единицы и десятые миллиом.

Сочленение соединителей — резьбовое, с поляризацией корпуса (одношпоночная), что обеспечивает правильную взаимную ориентацию при подключении.
Количество циклов сочленения/расчленения — не менее нескольких сотен (обычно 500 и более), что важно для сервисного и полевого монтажа.
Климатическое исполнение рассчитано на довольно широкий диапазон температур (примерно от −60 °C до +60 °C при длительной работе, иногда допускаются более жёсткие перепады до +110…−60 °C для кратковременных режимов).
Соединитель неэкранированный и не герметичный, предназначен для монтажа в легких и нормальных климатических условиях (класс УХЛ).

Если уточните: нужен именно ШРПК6НШ6 (вилка/кабельная часть) или его розетка‑пара (например, ШР55П6НШ6), можно дополнительно описать только вашу конкретную «коннектор‑5» собираемость и габариты.

Описание

Назначение

ШРПК6НШ6 «5» — низкочастотный цилиндрический соединитель (разъём) семейства ШР, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, включая встроенные и промышленные системы питания и силовые линии. Конструкция рассчитана на кабельный монтаж, что делает изделие пригодным для стационарной и полевой эксплуатации.

Изделие относится к кабельным соединителям с прямым патрубком: корпусная часть соединителя выходит прямо от плоскости корпуса, а монтаж выполняется с кабелем. Резьбовое сочленение с одношпоночной поляризацией корпуса обеспечивает правильную взаимную ориентацию ответных частей при подключении и исключает ошибку при стыковке вилки с розеткой.

Расшифровка обозначения ШРПК6НШ6

Буквенно-цифровое обозначение содержит основные сведения о конструкции и параметрах соединителя:

ШР — тип соединителя: низкочастотный цилиндрический.
П — конструктив с прямым патрубком.
К — кабельное исполнение, рассчитанное на монтаж с кабелем.
6 — количество контактов: обычно 6 штук разного диаметра, например 3 диаметром 2,5 мм и 3 диаметром 9 мм.
Н — гайка патрубка для неэкранированного кабеля.
Ш6 — комбинация контактов, указывающая, какие именно контакты большего и меньшего диаметра используются в данной сборке.

Подтверждённые технические особенности

Для типоразмера ШР-55, к которому относится ШРПК6НШ6, заявлены следующие характеристики:

Максимальное амплитудное напряжение цепи — до 850 В постоянного или переменного тока.
Рабочий ток на контакт диаметром 2,5 мм — порядка 25–35 А.
Рабочий ток на контакт диаметром 9 мм — около 200 А.
Суммарная токовая нагрузка блока из 6 контактов может достигать нескольких сотен ампер — до примерно 675 А при соответствующем сочетании контактов.
Сопротивление изоляции в нормальных условиях — не менее порядка 5000 МОм.
Сопротивление контактов — единицы и десятые миллиом.
Количество циклов сочленения и расчленения — не менее нескольких сотен, обычно 500 и более, что важно для сервисного и полевого монтажа.
Климатическое исполнение рассчитано на длительную работу в диапазоне примерно от минус 60 °C до плюс 60 °C; для кратковременных режимов иногда допускаются более жёсткие перепады до плюс 110 °C и минус 60 °C.
Соединитель неэкранированный и негерметичный, предназначен для монтажа в лёгких и нормальных климатических условиях (класс УХЛ).

Применение и совместимость

Соединитель применяется для коммутации силовых и питающих цепей в составе промышленного и радиотехнического оборудования, где требуется передача значительных токов при умеренных требованиях к экранированию и герметичности. Резьбовое соединение и поляризация корпуса делают его удобным для многократного сервисного подключения и отключения.

Для сборки пары используется ответная часть — розетка соответствующего типоразмера ШР-55 с аналогичной комбинацией контактов, например ШР55П6НШ6. Точная собираемость и габариты определяются конкретным исполнением вилки и розетки.

Приёмка изделия — «5». Артикул — 11491. Производитель — Коннектор. Категория — ШРП.
