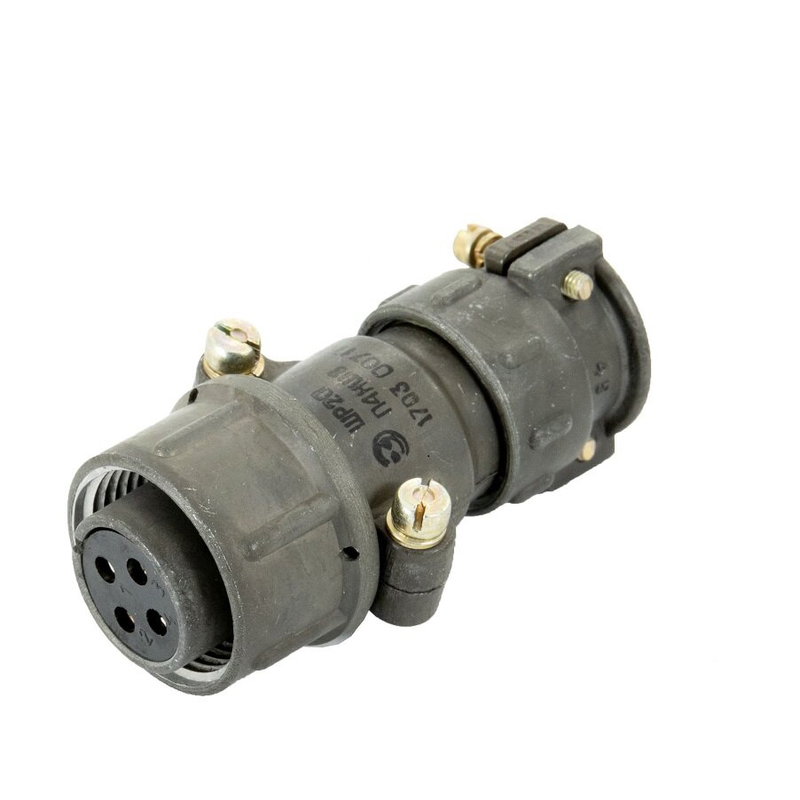

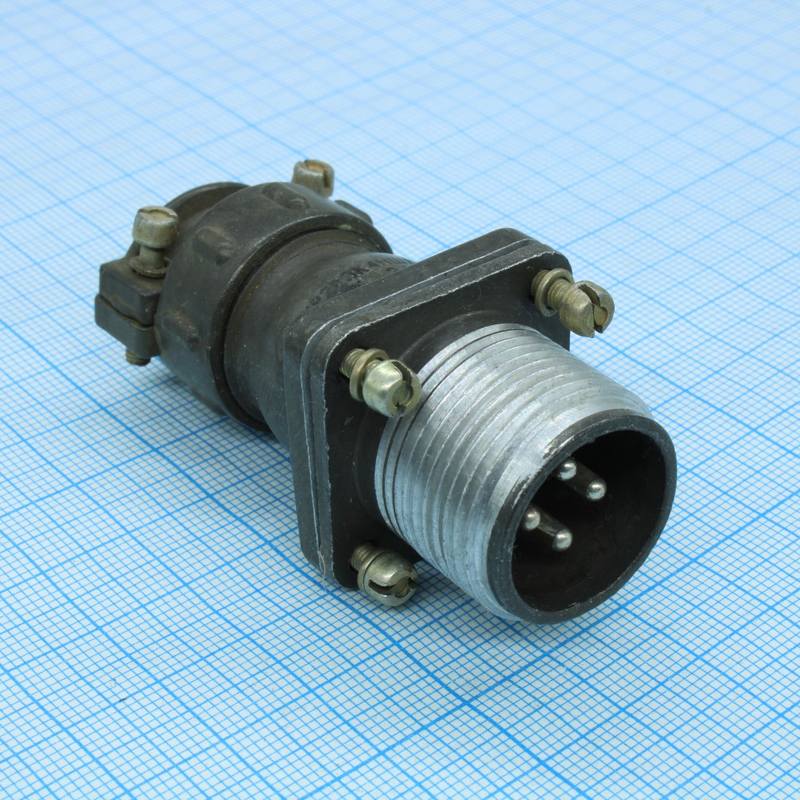

ШРГ20ПК4НШ8 — это герметичный низкочастотный цилиндрический соединитель общего назначения, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он выпускается в виде вилки приборной с прямым патрубком для неэкранированного кабеля и подходит для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 4 контакта, условный размер корпуса 20 и резьбовое сочленение с одношпоночной поляризацией. Максимальное рабочее напряжение достигает 850 В, рабочий ток на контакт — не более 25 А (максимальная токовая нагрузка — 35 А).

Механические параметры

Выдерживает синусоидальную вибрацию диапазоном 1–5000 Гц с ускорением до 300 м/с², механический удар одиночного действия — 5000 м/с², многократного — 350 м/с², а также линейное ускорение 2000 м/с². Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов.

Климатическое исполнение

Работает при температуре окружающей среды от -60°C до +60°C, с учетом перегрева контактов — от -60°C до +110°C. Поддерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па и срок сохраняемости — 15 лет. Применяется во внутренних и наружных условиях (с защитой от пыли и влаги) в исполнении УХЛ.
