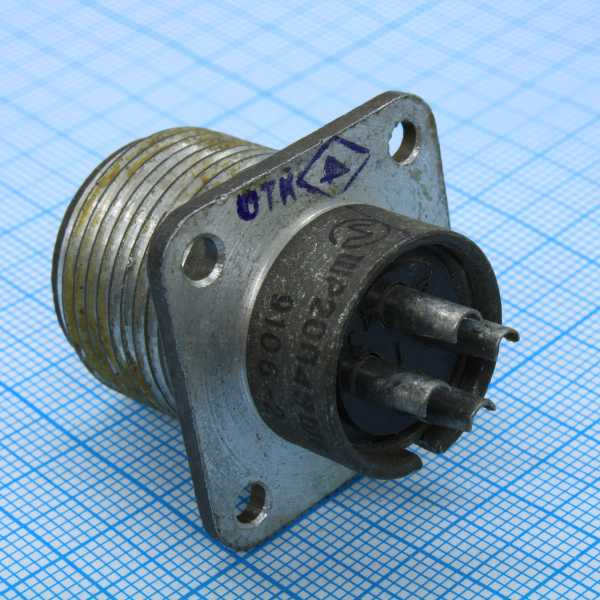

ШРГ20ПК4ЭШ8 — это герметичная блочная вилка приборного типа из серии цилиндрических соединителей ШРГ, предназначенная для надежного электрического соединения в различных аппаратах. Она имеет 4 контакта диаметром 2,5 мм, условный размер корпуса 20 и прямой патрубок для экранированного кабеля (обозначение ПК).

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и ток до 25 А на контакт (максимум 35 А). Он выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночные) и линейное ускорение 2000 м/с².

Условия эксплуатации

Рабочая температура — от -60°C до +60°C, с учетом перегрева контактов до +110°C. Соединитель обеспечивает минимум 1000 часов наработки, 500 циклов сочленения-расчленения и сохраняет свойства 15–25 лет при пониженном давлении до 1,3·10⁻⁴ Па.

Применение

Используется во внутренней и наружной установке (с защитой от пыли и влаги), в климатическом исполнении УХЛ, для радиоэлектронной и промышленной аппаратуры. Покрытие контактов — серебро, монтаж — пайкой, поляризация — одношпоночная.
