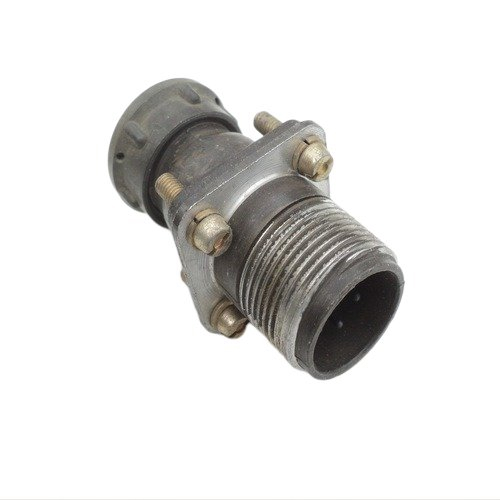

ШРГ60ПК4ЭШ2 — это низкочастотный цилиндрический герметичный электрический соединитель общего назначения, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Расшифровка обозначения

Это приборная вилка с прямым патрубком для экранированного кабеля: ШРГ указывает на герметичную серию ШР, 60 — условный размер корпуса, ПК — конструкция с прямым патрубком, 4 — количество контактов (или базовая конфигурация), ЭШ2 — повышенная надежность с одношпоночной поляризацией и серебряным покрытием контактов.

Технические характеристики

Соединитель выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также линейное ускорение 2000 м/с². +2
Рабочая температура — от -60°C до +60°C, с учетом перегрева контактов до +110°C; минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. +2
Подходит для пониженного давления до 1,3·10⁻⁴ Па, монтаж — пайка, климатическое исполнение УХЛ.

Применение

Используется в аппаратуре для объемного монтажа с резьбовым соединением, в условиях повышенных вибраций, ударов и экстремальных температур, например, в промышленности, авиации или военной технике.
